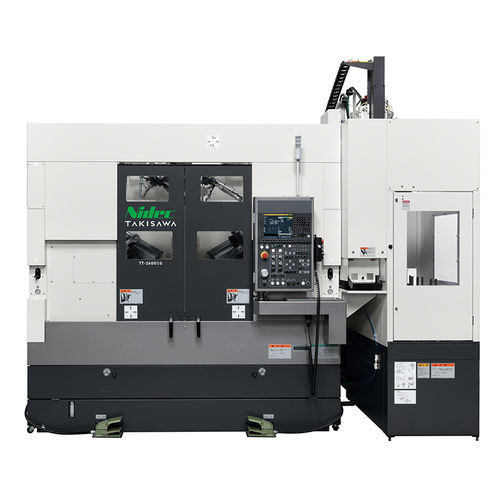

CNC旋盤 TT-2600Ⅱ series横型2軸2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- スピンドル数
- 2 リード
- ツールステーション数
- 12ツールステーション
- 応用
- 自動車用, 大量生産用
- 性能
- 高精度, 高剛性, 高生産性
- 複合機能
- ミリング
- オプションとアクセサリー
- 自動搬入・搬出
- 直径
290 mm, 340 mm
(11.42 in, 13.39 in)- 回転速度
2,500 rpm, 3,000 rpm, 4,000 rpm
(15,707.963 rad.min-1, 18,849.556 rad.min-1, 25,132.741 rad.min-1)- パーツ径
最大: 240 mm
(9 in)最少: 160 mm
(6 in)- 最大切削径
最大: 340 mm
(13 in)最少: 290 mm
(11 in)- 最大切断長
最大: 214 mm
(8 in)最少: 166 mm
(7 in)- 早送り速度X
24 m/min
- 早送り速度Z
24 m/min
- 定格出力
7.5 kW, 11 kW, 15 kW
(10.2 hp, 15 hp, 20.4 hp)- 全長
3,227 mm, 3,412 mm, 3,725 mm
(127 in, 134 in, 147 in)- 全幅
2,938 mm
(116 in)- 全高
3,751 mm, 3,840 mm, 4,130 mm
(148 in, 151 in, 163 in)- 重量
6,300 kg, 6,400 kg, 6,500 kg
(13,889 lb, 14,110 lb, 14,330 lb)
詳細
概要
主な特長
主な機械仕様（旋削）
旋削＋フライス仕様（フライス構成時）
ローダ対象ワーク
ワーク供給機仕様
特長 / 技術仕様
- TT-2600ⅡG / TT-2600ⅡWG は、自動車部品の大量生産向け高精度二主軸CNC旋盤であり、旋削型とオプションで旋削＋フライス（車銑複合）構成、選択可能なローダ仕様を備えます。
- 対応チャック仕様：8"、10"、12"。高剛性の箱形ベッドとX/Z軸の幅広い方形すべり面により、熱変位を抑えた安定した高精度加工を実現します。
主な特長
- 連続稼働時の熱変位を最小限に抑える箱形（タンク）ベッド構造。
- X/Z軸の幅広い矩形（方形）すべり面により、長期にわたる高精度加工を維持。
- 主軸台は8" / 10" / 12"チャックに対応し、FANUC製高性能主軸モーターと組合せ可能。
- 標準12ポジション刀塔（T12）と、加工に応じた12ポジションフライス刀塔（T12M）を選択可能。
- 前後同時加工を可能にする標準のトランスファー反転ユニットにより、コンパクトな二主軸運用を実現。
- 省エネシステムや油水分離器により電力消費の低減や冷却液寿命の延長を図る設計。
- 操作性に配慮したソフトウェアと専用キーでプロセスや測定の管理が容易で、非加工時間を短縮。
主な機械仕様（旋削）
- チャックサイズ（inch）：8+8 / 10+10 / 12+12
- 刀塔形式：12ポジション刀塔（オールホルダータイプ）
- 最大旋削径（mm）：Ø290（8/10"仕様） / Ø340（12"仕様）
- 最大旋削長さ（mm）：214（8+8） / 204（10+10） / 184［OP.166］（12+12）
- 主軸回転数（min-1）：4000（8+8） / 3200［OP.2500］（10+10） / 2500（12+12）
- 早送り速度（m/min）：X：24 / Z：24
- 主軸モータ（kW）：代表例 11/7.5［OP.15/11］（8+8）；15/11［OP.18.5/15］（10+10）；15/11（12+12）
- 機械高さ（mm）：3751（8+8） / 3840（10+10） / 4130（12+12）
- 設置寸法（mm）：3227×2938（8+8） / 3412×2938（10+10） / 3725×2938（12+12）
- 機械質量（kg）：6300（8+8） / 6400（10+10） / 6500（12+12）
旋削＋フライス仕様（フライス構成時）
- チャックサイズ（inch）：8+8 / 10+10 / 12+12
- 刀塔形式：12ポジション刀塔（オールホルダータイプ）＋オプションのフライス刀塔（T12M）
- 最大旋削径（mm）：Ø290（8/10"仕様） / Ø340（12"仕様）
- 最大旋削長さ（mm）：214 / 204 / 184［OP.166］
- 主軸回転数（min-1）：4000 / 3200［OP.2500］ / 2500
- 回転工具回転数（min-1）（フライス仕様）：4000（該当する場合）
- 回転工具モータ（kW）（S3 25%/15min/連続）：5.5 / 5.5 / 3.7（フライス刀塔のモータ構成の例）
- 早送り速度（m/min）：X：24 / Z：24
ローダ対象ワーク
- チャック 8+8：外径 Ø160 mm、長さ 100 mm、重量 4 kg（×2）
- チャック 10+10：外径 Ø200 mm、長さ 120 mm、重量 8 kg（×2）
- チャック 12+12：外径 Ø240 mm、長さ 110 mm［OP.100］、重量 8 kg（×2）
ワーク供給機仕様
- パレット数：16（8+8） / 14（10+10） / 14（12+12）
- パレット当たり積載能力（kg）：40（8+8） / 70（10+10） / 70（12+12）
- ワーク積載高さ（mm）：450（8+8） / 400（10+10） / 400（12+12）
特長 / 技術仕様
- Brand: Takisawa Machine Tool Co., Ltd.
- 型式バリエーション：TT-2600ⅡG / TT-2600ⅡWG（旋削）；TT-2600ⅡCMG / TT-2600ⅡWCMG（旋削＋フライス）
- 製品種別：高精度大量生産向け二主軸CNC旋盤（自動車部品向け）
- ベッド：熱変位に強い高剛性箱形ベッド
- すべり面：X/Z軸の幅広い方形すべり面により長期精度を確保
- 標準刀塔：12ポジション（T12）；フライス用はT12M
- 対応チャックサイズ：8"、10"、12"
