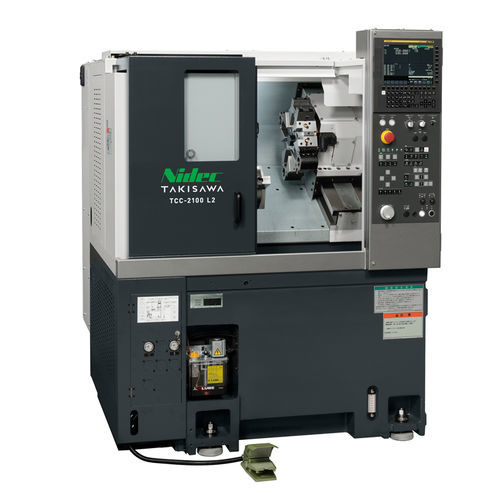

CNC旋盤 TCC-2100横型12ツールステーション8ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- ツールステーション数
- 12ツールステーション, 8ツール
- 応用
- 小部品製造, バー加工用, 生産用
- 性能
- 高精度, 高速
- その他の特徴
- コンパクト
- オプションとアクセサリー
- ガントリローダー付き
- 直径
320 mm, 350 mm
(12.6 in, 13.78 in)- 回転速度
2,500 rpm, 3,200 rpm, 4,100 rpm, 5,000 rpm, 6,000 rpm
(15,707.963 rad.min-1, 20,106.193 rad.min-1, 25,761.06 rad.min-1, 31,415.927 rad.min-1, 37,699.112 rad.min-1)- パーツの長さ
189 mm, 191 mm, 289 mm, 291 mm
(7 in, 8 in, 11 in, 11 in)- 貫通穴のサイズ
42 mm, 51 mm
(2 in, 2 in)- 早送り速度X
24 m/min
- 早送り速度Z
30 m/min
- 定格出力
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 全長
1,320 mm, 1,420 mm
(52 in, 56 in)- 全幅
1,495 mm, 1,525 mm
(59 in, 60 in)- 重量
2,400 kg, 2,530 kg
(5,291 lb, 5,578 lb)
詳細
概要
TCC-2100はチャックワークおよびセンターワークに対応するコンパクトなCNC旋盤です。省スペース設計で高速度・高精度の加工を実現し、L2／L3のレイアウトを8インチチャックで提供します。ガントリーローダを組み合わせた自動化仕様（TCC-2100G）も選択可能です。
主な特徴
機種別寸法・自動化バリエーション
主要仕様（抜粋）
注意事項
TCC-2100はチャックワークおよびセンターワークに対応するコンパクトなCNC旋盤です。省スペース設計で高速度・高精度の加工を実現し、L2／L3のレイアウトを8インチチャックで提供します。ガントリーローダを組み合わせた自動化仕様（TCC-2100G）も選択可能です。
主な特徴
- 従来機に比べ早送り速度を向上させ、加工時間を短縮。
- 大容量クーラントタンクを備えたタンクベッド構造。
- 熱変位を抑制し、加工精度を向上。
- 全軸に高剛性・高精度の角形スライドウェイを採用。
- 重切削に対応する直付け式8角および12角タレットを選択可能。
- 油圧心押し台はオプション対応。
機種別寸法・自動化バリエーション
- TCC-2100 L2 — 機械幅：1320 mm、設置面積：1.93 m2。
- TCC-2100 L3 — 機械幅：1420 mm、設置面積：2.12 m2。
- TCC-2100G（ガントリーローダ）L2 — 機械幅：2113.6 mm、設置面積：4.59 m2。
- TCC-2100G（ガントリーローダ）L3 — 機械幅：2213.6 mm、設置面積：4.90 m2。
主要仕様（抜粋）
- モデルバリエーション：TCC-2100L2、TCC-2100L3。
- チャックサイズ：8 inch。
- タレット：直付け式 8角／12角 タレットを選択可能。
- 最大加工径：Φ350 / Φ320 mm（タレット／仕様により変動）。
- 最大加工長：L2 — 189 / 191 mm、L3 — 289 / 291 mm（仕様に依存）。
- 棒材加工径：Φ51 [Φ42]（チャック/シリンダーに依存）。
- 主軸回転数（min⁻¹）：3200（オプション：2500、4100；追加オプション：5000、6000）。
- 早送り速度：X 24 m/min、Z 30 m/min。
- 主軸モータ（kW）：11 / 7.5（15分/連続仕様表記）。
- 機械高さ：1700 mm。
- 必要設置寸法（mm）：L2 — 1320 × 1495、L3 — 1420 × 1525。
- 機械質量：L2 — 2400 kg、L3 — 2530 kg。
注意事項
- 主軸の高回転オプション（5000、6000 min⁻¹）を選択した場合、最大加工径が条件により変動することがあります。
- 棒材加工径は取付けるチャックやシリンダーの種類により変動します。
