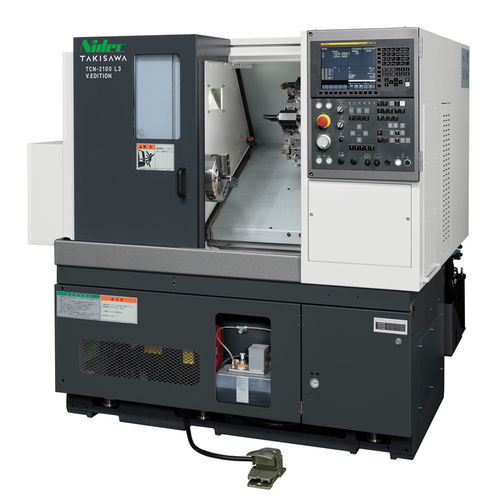

CNC旋盤 TCN-2100V.EDITION硬質12ツールステーション8ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 構造
- 硬質
- ツールステーション数
- 12ツールステーション, 8ツール
- 応用
- バー加工用, 長型部品用
- 性能
- 高精度, 高剛性
- 直径
340 mm, 410 mm
(13.39 in, 16.14 in)- 回転速度
3,200 rpm
(20,106.193 rad.min-1)- パーツの長さ
300 mm, 600 mm
(12 in, 24 in)- 最大切削径
最大: 410 mm
(16 in)最少: 340 mm
(13 in)- 貫通穴のサイズ
51 mm
(2 in)- 早送り速度X
24 m/min
- 早送り速度Z
30 m/min
- 定格出力
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 全長
1,750 mm, 2,095 mm
(69 in, 82 in)- 全幅
1,532 mm
(60 in)- 全高
1,700 mm
(67 in)- 重量
2,700 kg, 3,200 kg
(5,952 lb, 7,055 lb)
詳細
本製品はモデルチェンジした8インチのCNC旋盤の廉価版で、バリエーションとオプションを限定してコストを抑えた機種です。
主なポイント
特長 / 主な機械仕様
注意事項
主なポイント
- 全軸に高耐久性摺動面（角形スライド）を採用。
- 主軸モータおよび減速比を見直し、連続定格トルクを従来機より改善。
- 刃物台は8角（標準）と12角（オプション）の直付け型タレットを用意。
- 高剛性の油圧芯押し台に対応（オプション）し、長尺加工の安定性を向上。
特長 / 主な機械仕様
- 機種: TCN-2100 L3 V.EDITION；TCN-2100 L6 V.EDITION
- チャックサイズ（インチ）: L3 = 8；L6 = 8
- 刃物台形式: 8角タレット（直付け型）または12角タレット（直付け型） — L3、L6両仕様に対応
- 最大加工径（mm）: L3 = Φ410（あるタレット構成時） / Φ340（代替タレット）；L6 = Φ410*2 / Φ340*2
- 最大加工長さ（mm）: L3 = 300；L6 = 600
- 棒材加工径（mm）: L3 = Φ51；L6 = Φ51
- 主軸回転速度（min⁻¹）: L3 = 3200；L6 = 3200
- 早送り速度（m/min）: X = 24 / Z = 30（L3、L6共通）
- 主軸用電動機（15分/連続）（kW）: L3 = 11 / 7.5；L6 = 11 / 7.5
- 機械高さ（mm）: L3 = 1700；L6 = 1700
- 所要床面（mm）: L3 = 1750 × 1532；L6 = 2095 × 1532
- 機械質量（kg）: L3 = 2700；L6 = 3200
注意事項
- 棒材加工径はチャックやシリンダーの組合せにより変更される場合があります。
- L6仕様ではワークサイズにより最大加工径が制限される場合があります。カタログの「The Limit of the Turning Range」を参照してください。
