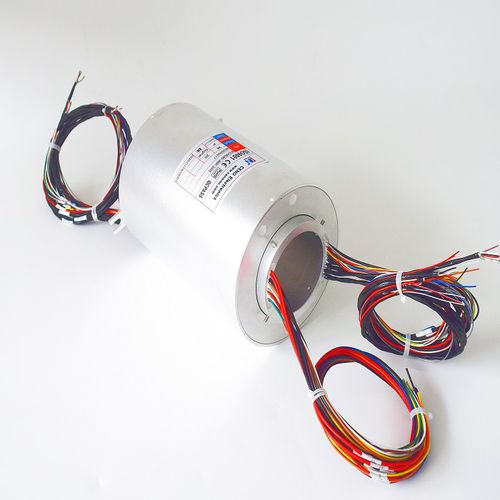

ECN080-36P-20S Encoder signal slip ring
Inner hole size 80mm with 20 rings of Encoder signal ,it’s also integrate power lines .the inner bore size can be customized.CENO servo encoder slip ring specially designed for Panasonic, Mitsubishi, Siemens.It’s with stable performance,compact design, very reliable, years of on-site experience, no alarm, shutdown, etc.This type of slip ring is very popular, mainly used in various servo systems at home and abroad.typical application including automatic winding machine,lithium battery equipment,Industrial automation equipment.
-
Features
Power integrate Encoder signal
Hollow shaft installation
Through bore 80mm
Long service life
Anti-jamming ,very low cost
Applications
Automatic winding machine
Display equipment
Lithium battery equipment
Medical machine
Radar system
Turntable equipment
Amusement equipment
Optional
Through hole size
Current & ring numbers
Signal type
IP protection grade
Contacts material
Specification
Circuits & Current 20*10A,4*16A,12*2A,1*PE,20*Servo encoder signal
Voltage: 0~220VAC/VDC
Electrical noise: Max 30mΩ (50rpm)
Dielectric strength: ≥1000V@50Hz (power)
≥300V@50Hz (signal)
Insulation resistance: ≥500MΩ@300VDC (power)
≥100MΩ@300VDC (signal)
Operating speed: 0-100 rpm
Contact material: Precious metal
Housing material: Aluminium alloy
IP protection grade: IP51
Installation: Shaft installation
Through hole size: 80mm
