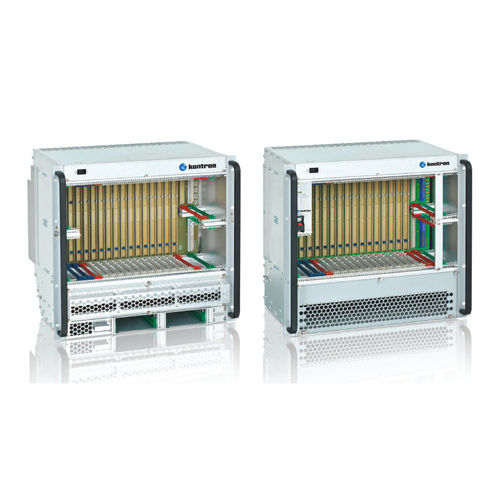

Gabinete para montagem em rack CP-ASM10-PSB

19"10U84 HP

Descrição curta
O CP-ASM10-PSB é um chassi CompactPCI com backplane comutado conforme PICMG 2.16, projetado para aplicações OEM que exigem comutação Ethernet redundante e opções de gestão do sistema. Suporta dois segmentos CompactPCI de 7 slots (14 slots nodo), ventilação hot-swap e configurações de alimentação modulares para sistemas de comunicação industriais.

Principais características

• Ventoinhas hot-swap de alta potência com fluxo de ar médio ~3 m/s
• Até 4 fontes de alimentação (até 4x250 W / total ≈1000 W)
• 14 slots nodo organizados em dois segmentos CompactPCI de 7 slots
• 2 slots para switch Gigabit (suporta placas de switch redundantes)
• Monitorização do chassi / placa de alarme opcional e suporte IPMI opcional

Dados técnicos
Expansion: 14 node + 2 switch
Power Supply: up to 4x 250 W / 3U
Housing: 84 HP / 10U
Alarm Card: Chassis monitor optional
IPMI: Optional

Características / especificações técnicas

• Formato / Chassi: 84 HP / 10U chassi CompactPCI
• Backplane: backplane comutado PICMG 2.16
• Expansão: 14 slots nodo (dois segmentos CompactPCI de 7 slots)
• Slots de switch: 2 slots para switches Gigabit, suporta placas de switch redundantes
• Arrefecimento: ventoinhas hot-swap, aprox. 3 m/s fluxo de ar médio
• Fontes de alimentação: Até 4 x 250 W (3U) — total até ≈1000 W
• Monitorização: monitor de chassi / placa de alarme opcional
• Gestão do sistema: suporte IPMI opcional
• Placas recomendadas: utilizar com placas CompactPCI compatíveis PICMG2.16 da Kontron
