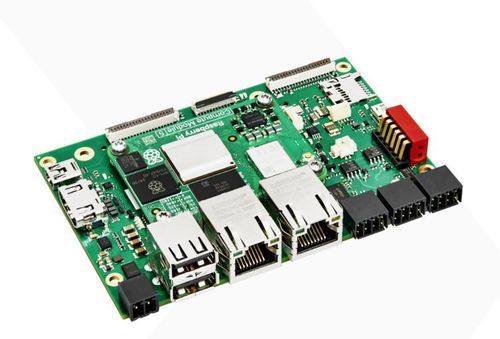

Placa de CPU PCIe BL Pi-Tron CM5

ARM® Cortex®-A76 Quad-coreSD cardHDMI

Módulo de Cálculo Raspberry Pi 5 para aplicações exigentes - Potência de computação significativamente maior - Conectividade WLAN/Bluetooth® pré-certificada opcional - Slot M.2 B key com conectividade PCIe - Migração rápida do protótipo Raspberry Pi para produto em série - Interfaces de alto desempenho para aplicações industriais severas Características - CPU: Broadcom BCM2712, Quad Core Cortex®-A76, SoC de 64 bits @2.4 GHz 4K @60 fps HEVC-Decoder, gráficos OpenGL ES 3.1, Vulkan 1.2 - LPDDR4-RAM: 2 GByte, opcional 4 GByte/8 GByte - eMMC: 16 GByte opcional 32 GByte e 64 GByte *Ao usar memória eMMC, não é possível inicializar a partir do cartão SD. - EEPROM: 4 kByte - CARTÃO SD: 1x slot para cartão microSD para dados - Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s - USB: 2x 2.0 Host, 1x 2.0 OTG: apenas para programar eMMC - I/Os: Até 28x GPIO, 5x UART, 5x I2C, 5x SPI, 4x PWM, 1x SDIO, M.2 B-KEY 3042 (PCIe 1-lane Host, Gen 2 (5 Gbps)) - DIO: 4x DIO (24 V/até 800 mA) - Serial: 1x RS232, 1x RS485 (compatível com Modbus) - CAN: 1x CAN 2.0B/FD - WLAN/Bluetooth: 2.4 GHz/5.0 GHz IEEE 802.11b/g/n/ac sem fio / BT 5.0, BLE - Interface LCD/Câmera: 1x MIPI 4-lane (DSI ou CSI-2), 1x HDMI 2.0 (até 4K @60 fps – HDMI-Socket), 1x HDMI 2.0 (até 4K @60 fps – 40 pol. FFC) - Toque: via I²C ou USB - Alimentação: 24 V DC ±20 % - Consumo de energia: TBD - Faixa de temperatura: TBD - Sistema Operacional: Raspbian, Linux (não pré-instalado) - Fator de Forma: 105.5 x 69.6 mm (4.3”) - RTC EXTERNO: 1x na placa base - BUFFER RTC: CR2032 - Depuração: 1x Console - Expansão: M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin - Aprovações: CE - Opções de Hardware: Inicialização segura, criptografia de disco rígido - Módulo de Cálculo 5: CM5 está em conformidade com os regulamentos rigorosos da UE ETSI EN 303 645 e EN 18031 para padrões de segurança cibernética, com documentação e suporte para a definição de níveis de padrões de segurança cibernética, conforme definido na ISO 14508 Especificações Chave: - CPU: Broadcom BCM2712, Quad Core Cortex®-A76, SoC de 64 bits @2.4 GHz - RAM: 2GB (opcional 4GB/8GB) - eMMC: 16GB (opcional 32GB/64GB) - Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s - USB: 2x 2.0 Host, 1x 2.0 OTG - Sem fio: WLAN/Bluetooth® opcional - Expansão: M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin - Fator de Forma: 105.5 x 69.6 mm (4.3”) - Sistema Operacional: Raspbian, Linux (não pré-instalado) - Conformidade: CE, ETSI EN 303 645, EN 18031, ISO 14508
