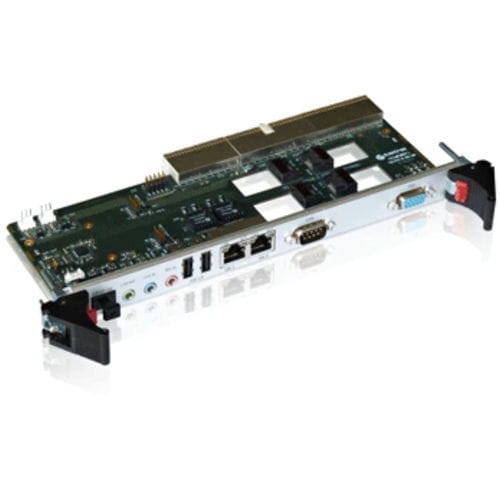

Módulo E/S digital CP-RIO6-A

serialRS-232USB

Informações do produto
O CP-RIO6-A é uma interface I/O traseira 4HP projetada para as placas processadoras 6U CompactPCI CP6002, CP6003, CP6004, CP6005, CP6006 e CP6016. Implementa o pinout RTM proprietário da Kontron e fornece conectividade externa: USB, Ethernet, serial, VGA, headers para USB flash e SATA. A variante CP-RIO6-A216 é compatível com PICMG 2.16 e direciona os dois canais Gigabit Ethernet para o backplane.

Principais características

• Formato: módulo I/O traseiro 4HP para CompactPCI 6U
• Compatibilidade: CP6002, CP6003, CP6004, CP6005, CP6006, CP6016
• RTM: pinout RTM proprietário da Kontron
• Interfaces: USB, VGA, RS232, SATA, headers USB flash, HD-Audio
• Ethernet: 2x GbE (RJ45) no painel traseiro; CP-RIO6-A216: GbE roteado para o backplane (PICMG2.16)
• Headers adicionais: controlo de ventoinha, USB flash

Dados técnicos (resumo)

• Ethernet: 2x Gigabit Ethernet (RJ45) no painel traseiro; CP-RIO6-A216: Ethernet para o backplane (PICMG2.16)
• Armazenamento: 2x headers USB flash; 4x conectores de cabo SATA; sem disco rígido local
• Serial: 1x RS232 no painel traseiro + headers seriais
• Vídeo: VGA SUB-D no painel traseiro
• USB: 2x Type-A no painel traseiro; 2x headers USB flash
• Áudio: header High Definition Audio
• Diversos: header para controlo de ventoinha
• Ambiental: temperatura de operação 0–60°C; humidade relativa até 93%
