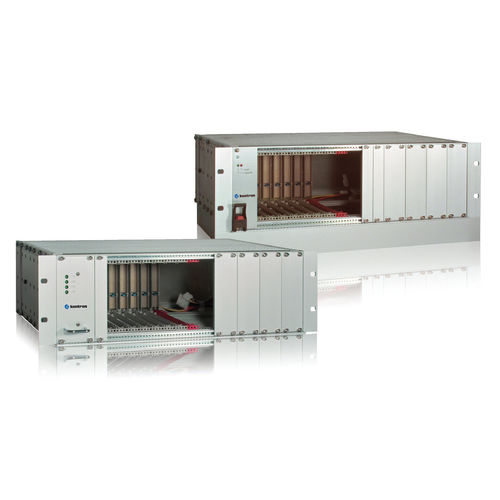

Gabinete de parede CP-ASM3 / CP-ASM4

para montagem em rack19"3U

Visão geral
Card cages pré-integrados e pré-testados para placas 3U CompactPCI. CP-ASM3 é o chassis base; CP-ASM4 adiciona uma bandeja de ventoinha para arrefecimento forçado. Os sistemas incluem fonte de alimentação e backplane integrados e destinam-se a ambientes industriais rígidos.

Principais características

• Card cages prontos para 3U CompactPCI
• Instalação em rack 19" ou montagem em parede
• Opções de fonte industrial integrada (aprox. 14 VDC até 260 VAC em entrada)
• Backplanes configuráveis com 2 a 8 segmentos de slots
• Proteção EMI e conformidade CE
• Versão CP-ASM4 inclui bandeja de ventoinha (refrigeração por fluxo de ar)

Configurações e opções típicas

• Variantes de fonte integrada: múltiplos intervalos de entrada e opções AC/DC
• Escolhas de backplane para cobrir 2–8 segmentos de slots conforme requisitos do sistema
• Opções de montagem: rack 19" ou configuração de montagem em parede
• Opções de refrigeração: com ou sem bandeja de ventoinha (CP-ASM4 inclui bandeja)
• Customização por projeto disponível para card cages CompactPCI específicos

Características / Especificações técnicas

• Formato: card cage 3U CompactPCI
• Modelos: CP-ASM3 (base); CP-ASM4 (base + bandeja de ventoinha)
• Fonte de alimentação: integrada; variantes industriais suportando ~14 VDC até 260 VAC em entrada
• Backplane: integrado, 2 a 8 segmentos de slots
• Refrigeração: opção de bandeja de ventoinha (CP-ASM4)
• Conformidade: protegido contra EMI; compatível com CE
• Aplicação: projetado para ambientes robustos; configurável em tamanho de rack, fonte, backplane e refrigeração
