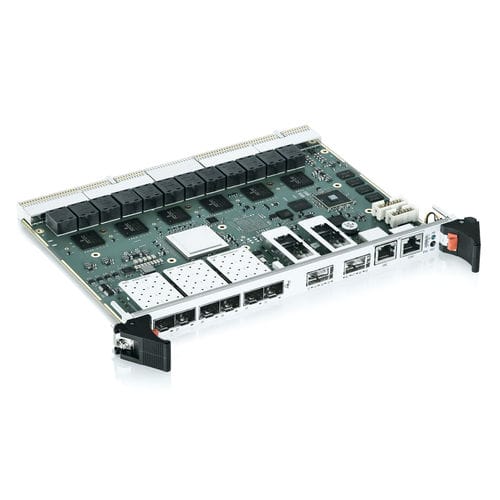

Placa de switch de rede gerenciável CP6940

24 portasEthernetde nível 2

Visão geral do produto
O CP6940 é um switch Ethernet 1/10/40 Gigabit totalmente gerenciável para sistemas embutidos 6U CompactPCI® e VME. Projetado para programas de longa duração e ambientes severos, suporta faixa de temperatura estendida e é indicado para servidores multi‑CPU de alto desempenho nos setores aeroespacial, defesa e redes industriais. Projeto e produção na Europa pela Kontron.

Compatibilidade e design
O CP6940 é sucessor dos modelos CP6924 e CP6930 e é compatível com PICMG 2.16 e VITA 31.1. O projeto combina tecnologia Broadcom single‑chip com um microcontrolador QorIQ® de alto desempenho para separar o plano de comutação do de gestão.

Capacidades principais

• Switching totalmente gerenciável Layer 2 e Layer 3 (1/10/40 GbE)
• Múltiplas opções de uplink: QSFP+, SFP+, SFP, RJ45
• 24 links fabric estendidos para backplane/RTM (PICMG2.16 / VITA31.1)
• Buffer de pacotes integrado de 4 MByte com MMU inteligente para rajadas multicast
• Suporte hot-swap, IPMI, SNMP, testes integrados e funções de manutenção

Desempenho e arquitetura
Arquitetura não‑bloqueante com encaminhamento em taxa de linha para todos os tamanhos de pacote. Alocação dinâmica de memória e absorção de rajadas via MMU otimizam o throughput multicast. CPU de gestão separada evita limitações e permite atualizações de firmware e expansão TSN.

Gestão e recursos de rede
Gestão abrangente: SNMP, CLI (Telnet/SSH), gestão in‑band e out‑of‑band (Ethernet/RS232), IPMI. Roteamento e comutação: IPv4 (IPv6 opcional), OSPF, RIP, VRRP, roteamento estático, VLANs, LAG (802.3ad), QoS (802.1p), variantes Spanning Tree (STP, RSTP, MSTP, PVST, RPVST), BFD, encaminhamento multicast e sincronização de tempo (802.1AS).

Incluído / itens notáveis

• Suporte QSFP+ (40G ou 4×10G) e módulos SFP+ multi‑rate (1/2.5/5/10G)
• Uplinks frontais: RJ45 e SFP 1G
• Suporte Rear Transition Module: CP-RIO6-923

Especificações (resumo)
Modelo: CP6940
Formato: 6U CompactPCI® / VME, 4HP slot único
Interface fabric: PICMG2.16, VITA31.1
Portas: opções 40G (QSFP+) ou 1/10G (SFP+/SFP), 24× 10/100/1000 Base‑T no backplane/RTM
Buffer de pacotes: 4 MByte integrado
Consumo de energia: max. 60 W
Dimensões (A x L): 233.5 mm x 160 mm
Refrigeração: ar forçado
Temperatura de operação: -40°C a +70°C (texto do produto: até +85°C dependendo da configuração)
MTBF: 138.000 h @ 30°C (MIL‑HDBK‑217 FN2)
Suporte RTM: CP-RIO6-923

Observações
Projeto e produção na Europa. Versão L2‑only disponível para ambientes padrão.

Características / especificações técnicas

• Modelo: CP6940
• Função: switch 1/10/40 GbE Layer 2/3, totalmente gerenciável
• Tecnologia de switch: Broadcom single‑chip + microcontrolador QorIQ®
• Otimizado para multicast com MMU inteligente
• Gestão: SNMP, CLI, IPMI V1.5, in‑band/out‑of‑band, RS232
• Protocolos: IPv4/IPv6 (opcional), OSPF, RIP, VRRP, roteamento estático, VLAN, LAG, QoS, variantes STP, BFD
• Ambiente: VITA 47 classe EAC6 V2; -40°C a +70°C
• Energia: max. 60 W
• Refrigeração: ar forçado
• Dimensões: 233.5 mm x 160 mm
• RTM / extensões: compatível com CP-RIO6-923
