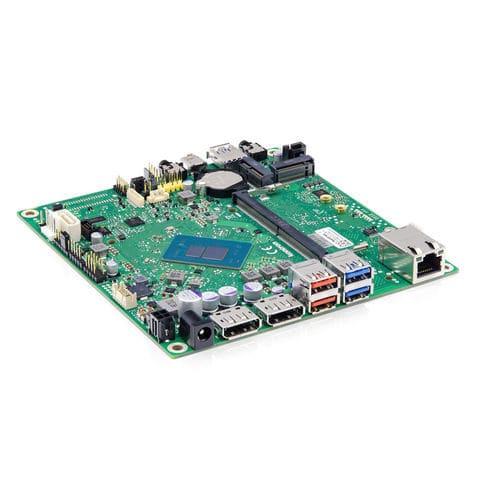

Placa-mãe Mini-STX K3921-H mSTX

Intel® Core™ i seriesIntel® Apollo LakeIntel® Core™ i3-N305

Visão geral do produto
A placa‑mãe mSTX de ciclo de vida estendido K3921‑H suporta processadores Intel® Core™ i3 e a série Intel® N (Alder Lake N, Twin Lake) e integra gráficos Intel® UHD Gen12 (Intel® Xe). Disponibiliza 2x DisplayPort 1.4, 1x DisplayPort via USB‑Type‑C frontal e eDP V1.4b a bordo. Suporta três ecrãs independentes até 2×4K + 1×FHD e inclui M.2 Key‑M (PCIe + SATA) e um slot M.2 para módulos WLAN/Bluetooth (PCIe/CNVi). O USB‑C frontal suporta PowerDelivery Sink, USB 3.2 Gen1 e DisplayPort Alternate Mode (DPoC). Adequada para Thin Client e para o chassis compacto SMARTCASE™ S501, todos os componentes são qualificados para operação 24/7.

Destaques

• Compatível com processadores Intel® Twin Lake
• Suporte DDR5‑4800 SODIMM até 32 GB
• Gráficos Intel® UHD Gen12 movidos por Intel® Xe (24 EUs)
• Até 2x DisplayPort 1.4 + 1x DisplayPort via USB‑C (DPoC) + eDP integrado
• M.2 Key‑M (PCIe + SATA) e M.2 Key‑E para WLAN/CNVi
• Projetada para operação sem ventoinha quando aplicável

Benefícios

• Continuidade de ciclo de vida e manutenção de produto para projetos de longo prazo
• Conjunto completo de I/O e opções de expansão para sistemas compactos
• Suporte técnico e gestão de atualizações pela Kontron
• Menor esforço de integração para aplicações Thin Client e industriais compactas

Especificações técnicas

• Processador: Intel® Processors N‑series (variantes SoC: N100 / i3‑N305 / N355 / N150 conforme SKU)
• Memória principal: 1x DDR5‑4800 SODIMM até 32 GB, non‑ECC
• Gráficos: Intel UHD Gen12 (Intel® Xe), 24 EUs
• Saídas de vídeo: Até 2x DisplayPort 1.4 + 1x DisplayPort via USB‑C frontal (DPoC) + eDP V1.4b (até 4K)
• Armazenamento/expansão: 1x M.2 Key‑M (PCIe x1 Gen3 + SATA) para NVMe/SATA SSD; 1x M.2 Key‑E para WLAN/CNVi/Bluetooth
• USB: Vários ports USB 2.0 / USB 3.2 Gen1 / Gen2; USB‑C frontal com PD Sink e DPoC
• Ethernet: Gigabit (Realtek RTL8111H)
• Áudio: Codec HD Realtek ALC256
• SATA: 1x SATA III (6 Gbit/s)
• Alimentação: Opções DC‑In externas/internas; USB‑C PD Sink (até 20V/100W)
• BIOS: AMI Aptio 5.x (UEFI)
• Formato: Mini‑STX (140 × 148 mm)
• Condições de operação: 0 °C–50 °C; 5%–85% UR
• Certificações: Previsto cTÜVus (IEC62368‑1), CE Classe B, UKCA, verificação FCC‑B
