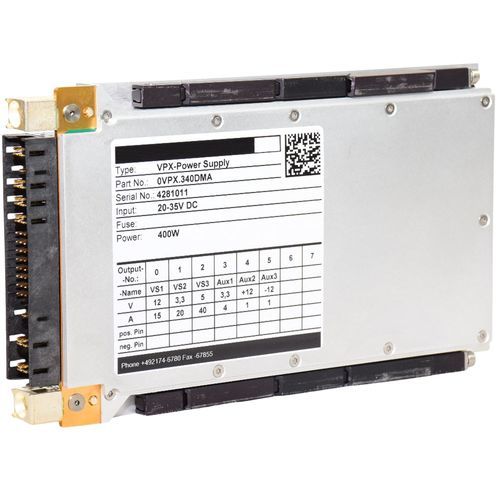

Fonte de alimentação elétrica 3U VPX340

CC/CCreguladacom múltiplas saídas

Visão geral
As fontes VPX WIENER são conversores COTS de estágio único, arrefecidos por condução, projetados segundo a especificação VITA 62.0 e integráveis em chassis VPX padrão compatíveis com a envelope VITA 46.0. A série VPX340 fornece até 400 W com alta eficiência e ampla faixa de entrada, sendo testada para perfis MIL-STD em aplicações aeronáuticas e ambientes robustos. A monitorização integrada e o controlo estão disponíveis via I²C e Micro-USB para integração e manutenção do sistema.

Principais características

• Fonte de alimentação VPX COTS com arrefecimento por condução, adequada a sistemas aeronáuticos e aplicações rugged
• Compatível com VITA 62.0; encaixa na envelope padrão VITA 46.0 (3U x 4HP)
• Conversor monofásico de alta eficiência; ampla faixa de entrada DC (15–40 V)
• Testado conforme MIL-STD-461, MIL-STD-704, MIL-STD-1275 e MIL-STD-810 para ambientes exigentes
• Microcontrolador integrado com monitorização I²C e comunicação/atualização via Micro-USB

Variantes (exemplos)

• VPX340DMA — fonte VPX VITA 62 de 400 W; testada MIL-STD-461, -704, -1275; revestimento conformal acrílico padrão; entrada 28 V DC. Saídas exemplo: VS1 [+12V] 15 A; VS2 [+3.3V] 20 A; VS3 [+5V] 40 A; Vaux1 [+12V] 1 A; Vaux2 [-12V] 1 A; Vaux3 [+3.3V] 4 A.
• VPX340DMAP — mesma configuração elétrica com revestimento Parylene (não RoHS); entrada 28 V DC; mesmos perfis de teste MIL-STD.

Dados técnicos (tabela)
Conformidade: especificação VITA 62; testado para conformidade MIL-STD-461, MIL-STD-704, MIL-STD-1275 (conforme VITA 62, par. 3.2.1); testes de ruggedização MIL-STD-810; revestimento conformal acrílico padrão (outros revestimentos sob pedido).
Potência & Eficiência: até 400 W; eficiência até 90% (≈87% em carga total de 400 W). Entrada: 15 V … 40 V DC (típico 28 V DC); proteção contra inversão de polaridade.
Proteções: proteção controlada por detecção de tensão: sobretensão, subtensão, sobrecorrente e sobretemperatura.
Gestão & Controlo: controlo por microcontrolador; barramento I²C para monitorização de estado, tensões/correntes de entrada e saída e temperaturas; conector Micro-USB para comunicação e atualizações de firmware.
Mecânica: 100.0 mm x 168.5 mm x 19.56 mm; peso 0.60 kg.

Especificações técnicas

• Formato: fonte VITA 62 VPX, compatível com envelope VITA 46.0 (3U x 4HP)
• Potência de saída: 400 W (classe média)
• Eficiência: até 90% (≈87% a 400 W)
• Faixa de entrada: 15 V a 40 V DC; referência típica 28 V DC
• Exemplos de saídas (variante): VS1 [+12V] 15 A; VS2 [+3.3V] 20 A; VS3 [+5V] 40 A; Vaux1 [+12V] 1 A; Vaux2 [-12V] 1 A; Vaux3 [+3.3V] 4 A
• Proteções: OVP, UVP, OCP, OTP; proteção contra inversão de polaridade
• Normas / Ruggedização: conformidade VITA 62; testado MIL-STD-461, MIL-STD-704, MIL-STD-1275; testes MIL-STD-810; revestimento conformal (acrílico padrão; outros revestimentos sob pedido)
• Monitorização & comunicação: microcontrolador integrado; monitorização via I²C; Micro-USB para comunicação e atualizações
• Arrefecimento: arrefecimento por condução para integração em chassis VPX
• Dimensões & peso: 100.0 mm x 168.5 mm x 19.56 mm; 0.60 kg
