Placa de CPU CompactPCI BL STM32MP157

ARM Cortexpara cartão micro SDHDMI

Informações do produto

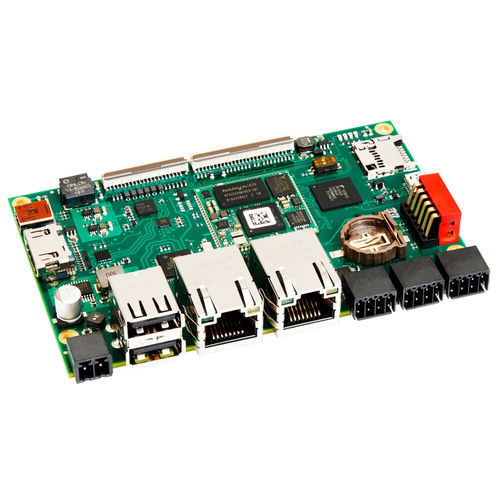

A placa CPU BL STM32 MP157 da Kontron Electronics é uma plataforma embedded para aplicações industriais profissionais. Reúne o processador STM32MP157A, opções de memória escaláveis e um amplo conjunto de interfaces, com Linux embarcado pré-instalado para facilitar a integração em sistemas de controlo, visualização e comunicação em projetos IoT e Industry 4.0.

Desempenho e arquitetura
A placa baseia-se no STM32MP157A: 2x Arm® Cortex®-A7 até 650 MHz para tarefas de aplicação e 1x Arm® Cortex®-M4 @200 MHz para processamento em tempo real. Memória padrão: 512 MB DDR3 RAM e 512 MB NAND Flash; eMMC a bordo (4 GB padrão, opções até 64 GB) e slot microSD para armazenamento expansível. O formato compacto facilita a integração em vários sistemas.

Interfaces de comunicação
Saídas de vídeo: HDMI, LVDS e RGB. Suporte a ecrãs tácteis via I²C e USB. A placa também oferece interfaces industriais comuns para ligação de módulos e periféricos.

Áreas de aplicação e vantagens
Aplicações típicas: controlo industrial, HMI/MMI, soluções de comunicação, visualização e aplicações IoT / Industry 4.0. A combinação de múltiplas interfaces, formato compacto e Linux embarcado reduz o tempo de integração e o esforço de desenvolvimento.

Destaques do produto

• STM32MP157A, 2x Arm® Cortex®-A7 @650 MHz
• 512 MB RAM, 512 MB NAND, até 64 GB eMMC, slot microSD
• HDMI, LVDS, RGB; suporte touch I²C e USB

Dados técnicos

• CPU: STM32MP157A (2x Cortex-A7 @650 MHz; 1x Cortex-M4 @200 MHz)
• RAM: 512 MB DDR3 (opção: 256 MB)
• NAND-Flash: 512 MB (opção: 256 MB); NOR-Flash: 2 MB
• eMMC: 4 GB (opções: 8 GB / 64 GB); slot microSD
• Display: HDMI, LVDS, RGB; Touch: I²C, USB
• Ethernet: 2x 10/100 Mbit/s; USB: 2x Host, 1x OTG
• Serial: 1x RS232, 1x RS485; CAN: 1x CAN FD
• DIO/AIO: 2x DIO (24 V / até 800 mA); 2x entradas analógicas (0...24 V)
• Alimentação: 24 V DC ±20 %; Consumo: Linux < 2,5 W
• Temperatura de funcionamento: 0 °C…+55 °C; Formato: 105,5 x 67 mm
• Sistema operativo: Embedded Linux (Yocto); Segurança: TrustZone, SHA-256, HMAC, RNG, suporte a secure boot
