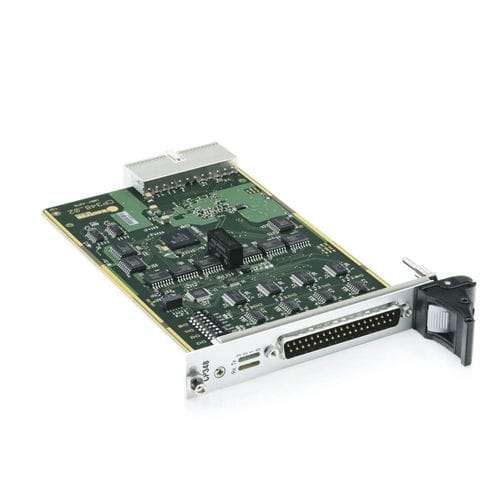

Placa controladora de comunicação multidirecional CP348

CompactPCIserialRS-232

Visão geral
CP348 é uma placa controladora serial quad 3U CompactPCI projetada para aplicações plug & play. Baseada no Quad UART de baixo consumo Exar XR17V354, fornece quatro canais seriais independentes, configuráveis por canal para RS232, RS422 (full duplex) ou RS485 (half duplex). Versões para temperatura padrão e estendida disponíveis.

Destaques

• Exar XR17V354 Quad UART, compatível com 16550 UART
• Configuração por canal: RS232, RS422 (full duplex), RS485 (half duplex)
• Isolamento de 2 kV entre E/S e sistema
• Conector frontal DSUB de 37 pinos; cabo adaptador DSUB37 para 4× DSUB9 disponível
• Conectores e API compatíveis com CP347 (atualização de driver necessária)
• Suporte OS: Windows 10, Linux, VxWorks; outros SO mediante pedido

Informações do produto
A CP348 implementa quatro canais seriais controlados de forma independente e é compatível com 16550 UART. Cada canal pode ser configurado individualmente para RS232, RS422 ou RS485. A placa utiliza um conector frontal DSUB de 37 pinos e fornece isolamento de 2 kV entre E/S e o sistema host. Um cabo adaptador DSUB37 para 4× DSUB9 é oferecido como acessório. Conectores e API da CP348 são compatíveis com CP347; a migração requer atualização do driver.

Dados técnicos
Controlador: Quad UART XR17V354
Características: compatível com 16550 UART
Canais: 4 controlados independentemente
Função: RS232, RS422, RS485 (configurável por canal)
Frontal: conector DSUB de 37 pinos
Isolamento: 2 kV entre E/S e sistema
Suporte OS: Windows 10, Linux, VxWorks; outros SO mediante pedido
Acessórios: cabo adaptador DSUB37 para 4× DSUB9
Disponibilidade: versões para temperatura padrão e estendida

Características / especificações técnicas

• Controlador: Exar XR17V354 (Quad UART)
• Compatibilidade UART: compatível com 16550
• Número de canais: 4 canais seriais independentes
• Interfaces suportadas: RS232; RS422 (full duplex); RS485 (half duplex) — configurável por canal
• Conector frontal: DSUB de 37 pinos (DSUB37)
• Isolamento: 2 kV entre E/S e sistema
• Suporte OS: Windows 10, Linux, VxWorks; outros SO mediante pedido
• Compatibilidade: conectores e API compatíveis com CP347 (atualização de driver necessária)
• Acessório: cabo adaptador DSUB37 para 4× DSUB9 disponível
• Variante: versões padrão e para temperatura estendida
