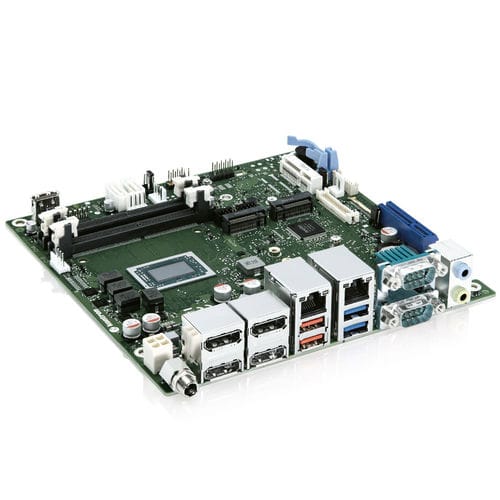

Placa-mãe mini-ITX D3713-V/R mITX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded

Visão geral do produto
A placa-mãe industrial Mini-ITX D3713-V/R mITX suporta processadores AMD Ryzen™ Embedded V1000 e R1000 com gráficos integrados AMD Radeon™ Vega. Projetada para aplicações industriais e embarcadas com elevada exigência gráfica — jogos de casino, ecrãs médicos, thin clients e PCs industriais — pode alimentar até quatro ecrãs 4K independentes, conforme a variante do processador.

Destaques

• Gráficos AMD Radeon™ Vega integrados (SoC)
• Até 4x DisplayPort V1.4 (incl. DP++) e 1x eDP V1.4 (suporte 4K)
• LVDS dual‑channel 24‑bit onboard
• Otimizada para operação sem ventoinha
• Suporte para M.2 Key‑B, M.2 Key‑M e Mini‑PCI Express®

Vantagens para OEMs

• Ampla gama de SKUs de CPU para ajustar desempenho e consumo
• Ciclo de vida do produto prolongado e suporte de manutenção
• Opções completas de I/O e expansão para personalização
• Suporte técnico e ferramentas de integração para acelerar o time‑to‑market
• Plataforma custo‑eficiente para sistemas embarcados multi‑ecrã

Vídeo e gráficos

• AMD Radeon™ Vega Graphics integrado no SoC
• Até 4x DP V1.4 (2x DP++ possível) e 1x eDP V1.4 com suporte 4K
• 1x LVDS dual‑channel 24‑bit para ecrãs legacy
• Combinações de ecrã suportadas variam consoante as séries V e R (até quatro ecrãs independentes)

Armazenamento & expansão

• Suporte para M.2 Key‑B e M.2 Key‑M (variantes NVMe/SATA)
• Socket Mini‑PCI Express® e linhas PCIe para módulos wireless ou I/O

Plataforma & processadores
Suporta as famílias AMD Ryzen™ Embedded V1000 e R1000 com várias SKUs disponíveis (V1202B, V1605B, V1807B, R1102G, R1305G, R1606G) para cobrir diferentes requisitos de desempenho CPU/GPU e TDP.

Especificações técnicas

• Processadores: AMD Embedded V1202B; V1605B; V1807B; R1102G; R1305G; R1606G
• Chipset: SoC
• Memória principal: 2x DDR4‑3200 SO‑DIMM, até 32 GB
• Controlador gráfico: AMD Radeon™ Vega integrado
• Interfaces de ecrã: Até 4x DisplayPort 1.4 (incl. DP++), 1x eDP V1.4 (4K), 1x LVDS dual‑channel 24‑bit
• Áudio: Realtek ALC256, áudio HD 5.1
• Ethernet: 1x Intel® i210LM (GbE), 1x Realtek RTL8111H
• USB: Várias portas USB 3.2 Gen1/Gen2 e headers USB 2.0
• Série: 1x RS232/422/485, 3x RS232 (2x via header)
• GPIO: Disponível via header
• SATA: 2x SATA III (6 Gbit/s)
• Expansão: 1x M.2 PCIe x2 (Key‑M 2230/2242/2280), 1x M.2 PCIe x4 (Key‑B 2242/2252/2260/2280), 1x Mini‑PCIe (half/full), PCIe x4 Gen3
• Alimentação: Entrada DC externa/interna 8–34 V (jack DC / 4‑pin)
• Tensão de entrada: DC 8 V–34 V (máx. 10 A / máx. 125 W)
• BIOS: AMI Aptio 5.x (UEFI)
• Watchdog: Watchdog hardware de 2 níveis (BIOS/OS)
• RTC: Integrado
• Arrefecimento: Projetada para operação sem ventoinha; suporta 2 ventoinhas PWM se for necessário arrefecimento ativo
• Sistemas operativos: Microsoft Windows 10, Linux 64‑bit
• Mecânica: Mini‑ITX 170 x 170 mm (6.7" x 6.7")
• Humidade operacional: 5%–85%
• Certificações: CE Classe B, FCC‑B verificado; cTÜVus segundo IEC62368‑1
