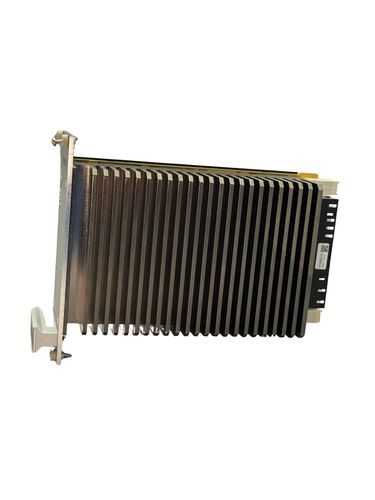

Fonte de alimentação elétrica 3U VPX360

CC/CCcom múltiplas saídaschaveada

Visão geral
O Kontron VPX360 Air-cooled é uma fonte de alimentação VPX comercial pronta para uso, projetada conforme ANSI/VITA 62.0 para integração em sistemas VPX padrão VITA 46.0. Fornece até 600 W em um formato compacto 3U, com tecnologia de conversão de potência de nova geração para alta eficiência e densidade de potência.

Informações do produto
Existem versões separadas para sistemas de entrada nominal de 28 V DC ou 48 V DC, com ampla faixa de operação de 12 V DC a 68 V DC. O VPX360 disponibiliza múltiplas tensões de saída principais e auxiliares, sequenciamento de energia programável, funções de proteção abrangentes e monitoramento embarcado via I²C, USB-C e IPMI opcional. A eletrônica possui revestimento conformal e a unidade é projetada para atender aos padrões VITA e requisitos MIL aplicáveis a plataformas embarcadas e robustas. Testes de conformidade estão pendentes onde indicado na documentação preliminar.

Destaques

• Até 600 W de potência de saída
• Formato compacto 3U VPX, refrigerado a ar, pitch 10 HP
• Versões para entrada nominal 28 V DC ou 48 V DC; faixa de operação 12–68 V DC
• I²C, USB-C e IPMI opcional (VITA 46.11) para monitoramento e controlo
• Projetado para ANSI/VITA 62.0 e VITA 46.0; engenharia para compatibilidade MIL-STD

Dados técnicos (tabela)
Mecânica: Forma: 3U VPX CC, refrigerado a ar; pitch: 10 HP / 2,0 in; dimensões: 122,40 × 171,04 × 50,46 mm; peso: 1,2 kg (2,6 lb). Tensão de entrada: Nominal 28 V DC ou 48 V DC dependendo da versão e keying; faixa operacional 12–68 V DC; mínima de ativação 12 V DC; mínima de desligamento 8 V DC; máxima contínua 68 V DC; pico máximo ±250 V por <1 ms. Potência & eficiência: Até 600 W de saída; proteção contra polaridade reversa e sobretensão de entrada; reinício automático em caso de sobretensão prolongada. Recursos de proteção: Sobretensão, subtensão, sobrecorrente, sobretemperatura, polaridade reversa e sobretensão de entrada; limitação de corrente por hardware; limiar térmico interno da PCB 125 °C com saídas desativadas acima desse valor; isolamento: 500 V entrada-saída / entrada-massa caixa / saída-massa caixa; resistência caixa-para-terra de segurança <10 mΩ (a confirmar). Gestão & controlo: Monitorização por microprocessador do estado de entrada, seis saídas, correntes e temperaturas; interfaces: barramento I²C, USB-C para comunicação/firmware, IPMI opcional (VITA 46.11); sinais de controlo/estado: ENABLE, INHIBIT, FAIL, SYSRESET, sensing de tensão, partilha de corrente e endereçamento geográfico.

Especificações técnicas

• Modelo: VPX360 Air-cooled
• Marca: Kontron
• Potência de saída: Até 600 W
• Forma: 3U VPX CC, refrigerado a ar; pitch: 10 HP / 2,0 in
• Dimensões: 122,40 × 171,04 × 50,46 mm
• Peso: 1,2 kg (2,6 lb)
• Tensão nominal de entrada: 28 V DC ou 48 V DC (dependendo da versão)
• Faixa de entrada: 12–68 V DC
• Activação mínima: 12 V DC; desligamento mínimo: 8 V DC
• Pico máximo de entrada: ±250 V por <1 ms
• Múltiplas saídas principais e auxiliares; sequenciamento de energia programável
• Proteções: sobretensão, subtensão, sobrecorrente, sobretemperatura, polaridade reversa, sobretensão de entrada; limitação de corrente por hardware
• Proteção térmica: limiar PCB interno 125 °C
• Isolamento: 500 V entrada-saída, entrada-caixa, saída-caixa
• Interfaces de monitorização & controlo: I²C, USB-C, IPMI opcional (VITA 46.11)
• Projetado para: ANSI/VITA 62.0 e VITA 46.0; engenharia para MIL-STD-461, MIL-STD-704, MIL-STD-1275, MIL-STD-810 (testes de conformidade pendentes onde indicado)
