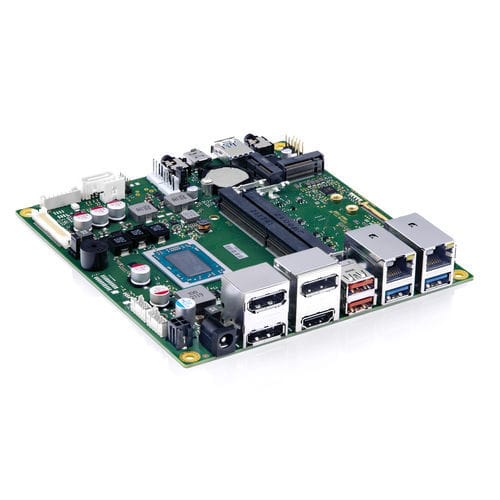

Placa-mãe mSTX D3714-V/R mSTX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded R1000

Visão geral
A placa-mãe industrial D3714-V/R mSTX (Mini-STX, 140 x 148 mm) suporta SoCs AMD Ryzen™ Embedded V1000 e R1000 com gráficos integrados AMD Radeon™ Vega. Destina-se a aplicações compactas com alta exigência gráfica, como jogos de casino, monitores médicos, thin clients e PCs industriais ultracompactos. A placa oferece múltiplas saídas de vídeo e pode alimentar até quatro ecrãs 4K independentes conforme a versão.

Destaques

• Gráficos AMD Radeon™ Vega integrados (no SoC)
• Até 3x DisplayPort v1.4 mais HDMI v2.0b e eDP integrado
• LVDS de canal duplo 24 bits para ecrãs legacy
• Projeto compatível com operação sem ventoinha (consoante configuração)
• Suporte M.2 Key-M (SSD NVMe) e M.2 Key-E (WLAN/BT)

Vantagens

• Factor de forma Mini-STX compacto para sistemas com espaço limitado
• Múltiplas opções de visualização em alta resolução para aplicações de visualização
• Expansão flexível de armazenamento e conectividade wireless via M.2
• Amplo suporte a SO (Windows 10, Linux 64-bit) e funcionalidades BIOS standard
• Faixas de operação industriais e certificações habituais para implementação

Especificações técnicas

• Processador: AMD Ryzen™ Embedded V1605B (V1000); AMD Embedded R1102G, R1305G (R1000)
• Chipset: SoC
• Memória principal: 2x DDR4-2400 SO-DIMM, até 32 GB
• Controlador gráfico: AMD Radeon™ Vega integrado
• Saídas de vídeo: Até 3x DisplayPort (DP++ / DPP) v1.4, 1x HDMI v2.0b, 1x eDP integrado (v1.4, 4K), 1x LVDS de canal duplo 24 bits (sinais partilhados)
• Combinações de ecrãs suportadas (por versão): D3714-V2: 2x DPP + 1x LVDS + 1x eDP; 3x DPP + 1x LVDS; 2x DPP + 1x HDMI + 1x eDP; 3x DPP + 1x HDMI. D3714-R2: 1x DPP + 1x LVDS + 1x eDP; 2x DPP + 1x LVDS; 1x DPP + 1x HDMI + 1x eDP; 2x DPP + 1x HDMI. D3714-R1: 1x LVDS + 1x eDP; 1x DPP + 1x LVDS; 1x HDMI + 1x eDP; 1x DPP + 1x HDMI
• Áudio: Realtek ALC256, áudio HD 5.1
• Ethernet: Intel® i210 + Realtek RTL8111H Gigabit Ethernet
• USB: Header 2x USB2.0; traseira 2x USB 3.2 Gen1 + 2x USB 3.2 Gen2; frontal 1x USB 3.2 Gen1 + 1x USB 3.2 Gen1 Tipo-C
• Serial & I/O: 1x RS232 (header), 1x RS232/422/485 (header), GPIO (header)
• SATA & armazenamento: 1x SATA III (6 Gbit/s); 1x M.2 PCIe x4 Key-M (2230/2242/2280)
• M.2 WLAN/BT: Key-E 2230 (PCIe x1 Gen3 + USB2.0)
• Alimentação: DC-In externo/interno (jack DC / Micro-Fit 4 pinos). Tensão de entrada: 12 V ou 19–28 V (correntes/potências máximas variam com o conector)
• BIOS: AMI Aptio 5.x (UEFI); Watchdog: watchdog HW de 3 níveis; RTC: integrado
• Refrigeração: D3714-V2: 2x ventoinha PWM (CPU/Sistema); D3714-Rx: 1x ventoinha PWM (CPU) — suporte a configurações sem ventoinha dependendo do SoC e do design térmico
• SO suportados: Windows 10, Linux (64-bit)
• Dimensões mecânicas: Mini-STX 140 x 148 mm
• Condições de operação: Temperatura -10 °C a 60 °C; Humidade 5%–85% RH
• Certificações: CE Classe B, FCC-B, cTÜVus (IEC62368-1)
