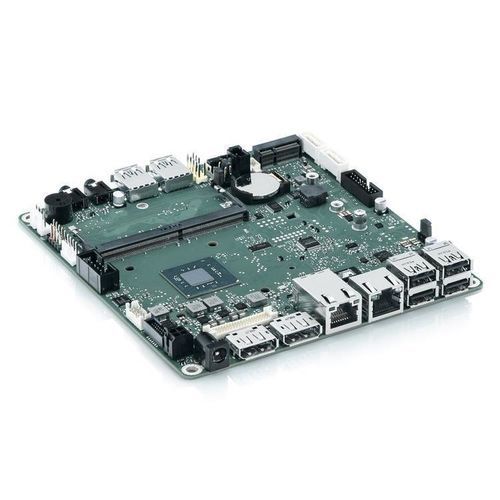

Placa-mãe mSTX D3544-S mSTX

Intel® Celeron®Intel® Pentium® Silver J5005Intel®

Visão geral do produto
A placa‑mãe industrial D3544‑S mSTX suporta os processadores Intel® Celeron® J4005/J4105 e Intel® Pentium® Silver J5005. No formato Mini‑STX, fornece desempenho gráfico integrado com duas saídas DisplayPort capazes de alimentar displays até 4K. Desenvolvida para operação contínua 24/7, apresenta faixa de temperatura de operação estendida de 0°C a 60°C e é otimizada para aplicações de baixo consumo e sem ventoinha. Inclui slots M.2 para SSD e WLAN, watchdog de hardware, GPIO e entrada DC WideRange para integração de alimentação flexível.

Destaques

• Dual DisplayPort V1.2a, suporte a LVDS e eDP
• Slots M.2 SSD e M.2 WLAN integrados
• Watchdog de hardware e GPIO
• Entrada WideRange DC (8V–24V)
• Projetada para operação sem ventoinha / refrigeração passiva

Benefícios

• Disponibilidade a longo prazo e gestão do ciclo de vida para implantações industriais
• Formato Mini‑STX compacto para sistemas com espaço reduzido
• Expansão flexível (armazenamento e wireless) através de sockets M.2 integrados
• Operação confiável em faixas de temperatura estendidas para uso contínuo
• Custo total de propriedade reduzido graças à eficiência energética e recursos integrados

Dados técnicos (resumo)
Processador: Intel® Celeron® J4005 / J4105 & Intel® Pentium® Silver J5005
Chipset: SoC
Memória: 1x DDR4 2400 SO‑DIMM, até 16 GB
Gráficos: Intel® UHD Graphics 600/605 integrado
Display: 2x DisplayPort V1.2a (até 4K)

Especificações técnicas

• Form factor: Mini‑STX (mSTX, 140 x 148 mm)
• Processadores suportados: Intel® Celeron® J4005, J4105; Intel® Pentium® Silver J5005
• Tipo de chipset: SoC (System on Chip)
• Memória: 1x DDR4 SO‑DIMM 2400, até 16 GB
• Controlador gráfico: Intel® UHD Graphics 600/605 integrado
• Interfaces de display: 2x DP V1.2a; LVDS e eDP suportados
• Expansão de armazenamento: socket M.2 Key B (2242/2260/2280), PCIe/SATA
• Expansão sem fio: M.2 Key E (2230) para WLAN
• Interfaces: GPIO (header 8‑bit), watchdog de hardware
• Entrada de alimentação: WideRange DC 8V–24V (DC‑In externo/interno)
• Refrigeração: Projetada para operação sem ventoinha / refrigeração passiva
• Condições de operação: 0°C a 60°C, 5%–85% UR
• Disponibilidade: Projetada para operação 24/7
• Variantes: D3544‑S1 (J4005 dual‑core), D3544‑S2 (J4105 quad‑core), D3544‑S3 (J5005 quad‑core)
• BIOS: AMI Aptio 5.x (UEFI)
• SO suportados: Windows 10, Linux‑64
• Certificações: cTÜVus (IEC62368‑1) mediante solicitação, CE Classe B, FCC‑B verificado
