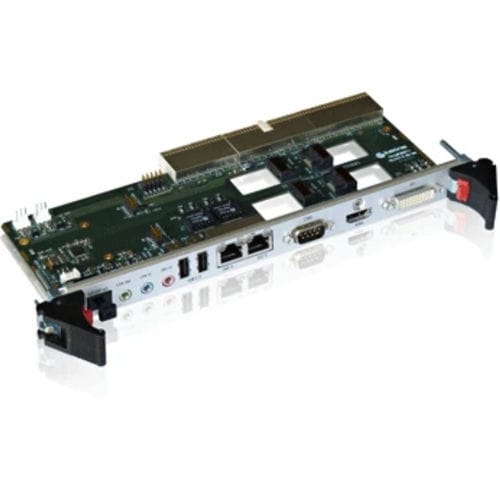

Módulo E/S digital CP-RIO6-B

serialRS-232USB

Resumo do produto
O CP-RIO6-B é um módulo Rear I/O (RTM) de 4HP projetado para expandir as interfaces externas de placas processadoras CompactPCI 6U. Fornece conexões externas como USB, Ethernet Gigabit, serial, DVI, HDMI, headers para USB flash e SATA. A variante CP-RIO6-B216 é compatível com PICMG 2.16 e roteia os dois canais Gigabit Ethernet rear I/O para o backplane.

Recursos / Interfaces

• Formato: 4HP Rear I/O (RTM) para placas processadoras CompactPCI 6U
• Interfaces externas: USB (Type‑A + headers para flash), 2x Ethernet Gigabit (RJ45), DVI‑D, HDMI, SATA, RS232 / headers seriais, headers de áudio HD
• Variante: CP-RIO6-B216 — compatível PICMG2.16; canais GbE roteados ao backplane
• Headers adicionais: controle de ventoinha, áudio HD e soluções S/PDIF documentadas

Dados técnicos

• Ethernet: 2x GbE (RJ45) no painel traseiro; CP-RIO6-B216 roteia Ethernet ao backplane (PICMG2.16)
• USB: múltiplas portas USB no painel traseiro + 2x headers USB Flash
• Vídeo: conectores DVI‑D e HDMI no painel traseiro
• SATA: conectores SATA para unidades externas (conexão por cabo); sem disco rígido interno
• Série: RS232 no painel traseiro; headers adicionais para RS422/RS485 conforme necessário
• Áudio e outros: headers High Definition Audio; headers para controle de ventoinha
• Ambiente (típico): operação 0–60°C; humidade relativa até 93% (sem condensação) — consultar ficha técnica para condições completas

Compatibilidade & aplicações

• Placas CompactPCI compatíveis: CP6002, CP6003, CP6004, CP6005, CP6006
• Aplicações típicas: sistemas embarcados, automação industrial, testes e medições, equipamentos de comunicação que exigem acessos externos a USB, vídeo, armazenamento e Ethernet
• Observação de integração: CP-RIO6-B216 recomendado quando for necessário o roteamento de Ethernet para o backplane (PICMG2.16)
