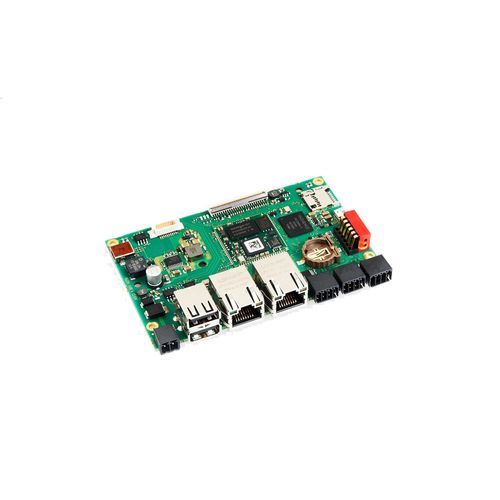

Computador de placa única BTX BL i.MX6ULL/UL

i.MX 6NXP i.MX6para cartão micro SD

Informações sobre o produto
O BL i.MX6ULL/UL da Kontron Electronics é uma placa base CPU modular projetada para aplicações embarcadas industriais. É fornecida com uma imagem Embedded Linux pré-instalada e uma toolchain Linux de livre acesso, permitindo comissionamento rápido e desenvolvimento eficiente. A família de placas suporta várias variantes de módulos de processador mantendo um design de hardware consistente para disponibilidade a longo prazo.

Desempenho e arquitetura
A placa está disponível com NXP i.MX6ULL (1x Arm® Cortex®-A7 @800 MHz) ou i.MX6UL (1x Arm® Cortex®-A7 @528 MHz). As configurações de memória padrão incluem 512 MB DDR3 RAM e 512 MB NAND, com opções de eMMC de 4 GB a 64 GB e um slot microSD para armazenamento adicional. O design simplifica a interface DDR3 e suporta múltiplos barramentos periféricos para reduzir a complexidade do desenvolvimento.

Interfaces de comunicação
O BL i.MX6ULL/UL fornece E/S industriais e suporte a displays: interface LCD RGB, suporte touch I²C e USB, Ethernet, USB Host e OTG, portas seriais (RS232/RS485), CAN 2.0B, E/S digitais e analógicas e conectores de expansão para personalização. Essas interfaces permitem integração em variados ambientes de sistema.

Áreas de aplicação & vantagens
Adequado para gateways IoT, controladores Industry 4.0, dispositivos médicos e equipamentos de comunicação que exigem controladores embarcados compactos e de baixo consumo. A abordagem modular e as opções de memória escaláveis reduzem a complexidade da BOM, encurtam ciclos de desenvolvimento e facilitam a gestão de variantes. Embedded Linux e a toolchain fornecida suportam desenvolvimento de software flexível e sem licenças adicionais.

Destaques

• NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• NXP i.MX6UL 1x Arm® Cortex®-A7 @528 MHz
• 512 MB RAM, 512 MB NAND, eMMC até 64 GB, slot microSD
• Interface LCD: RGB, I²C / touch USB

Dados técnicos

• CPU: UL: NXP i.MX6UltraLite 1x Arm® Cortex®-A7 @528 MHz; ULL: NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• DDR3-RAM: 512 MByte (opção: 256 MByte)
• NAND-Flash: 512 MByte (opção: 256 MByte)
• NOR-FLASH: 1 MByte
• eMMC: 4 GByte (opção: 8–64 GByte)
• microSD: 1x slot micro-SD
• NV Memory: 8 kByte nvSRAM
• Ethernet: 2x 10/100 Mbit/s
• USB: 2x USB 2.0 Host, 1x USB 2.0 OTG
• Serial: 1x RS232, 1x RS485
• CAN: 1x CAN 2.0B
• DIO/AIO: 2x DIO (24 V / até 800 mA), 2x AIN (0..24 V)
• Display: RGB 24 bit até 1366 x 768 @60fps
• Touch: I²C e USB
• Alimentação: 24 V DC ±20 %, consumo com Linux <1.5 W
• Temperatura de operação: 0 °C … +55 °C
• OS: Embedded Linux (Yocto)
• Formato: 105.5 x 67 mm
• RTC: precisão 5 ppm, buffer CR1220
• Debug: 1x console
• Plugues de expansão: 2x USB, 1x I²C (opção: SPI em vez de nvSRAM)
• Áudio: 1x buzzer
• Segurança (varia por variante): Secure Boot, RNG/TRNG, AES-128, aceleradores criptográficos, armazenamento seguro, debug seguro, OTP
