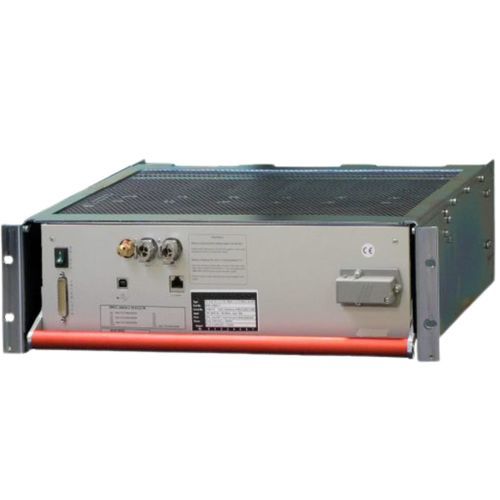

Fonte de alimentação elétrica 3U MARATON Moderate HE

CCreguladacom múltiplas saídas

Visão geral
O MARATON Moderate HE é uma fonte de alimentação de baixa tensão de 12 canais, tolerante à radiação e a campos magnéticos, desenvolvida para o LHC do CERN.

Informações do produto
Apresenta monitoramento avançado via CAN-bus, alta modularidade e operação confiável em condições ambientais hostis.

Aplicação e projeto
Projetado para ambientes com radiação moderada, o sistema de alimentação MARATON assegura confiabilidade através de componentes blindados, refrigeração a água e controle redundante. A arquitetura com módulos plug-in facilita a manutenção e a escalabilidade, adequada para instalações de pesquisa e industriais exigentes.

Destaques

• Até 12 canais DC de baixa tensão independentes
• Potência de saída até 3,6 kW (refrigeração por água)
• Tolerância a campos magnéticos até 1200 G
• Resistência à radiação até 30 Gy
• Interface CAN-bus para monitoramento e controle

Dados técnicos
Conformidade: CE EN 60950, EN 50081-1, EN 50082-1/2, UL 1950. Conforme requisitos de segurança e EMC para ambientes industriais.
Potência e eficiência: Até 3 kW de saída total (refrigeração por ar), 3,6 kW (refrigeração por água). Eficiências dos módulos de ~65% (baixa tensão) até ~90% (>48 V).
Proteções: Proteções programáveis contra sobrecorrente, sobretensão, subtensão e sobretemperatura. Resposta de desconexão rápida configurável por canal, grupo ou sistema.
Controle e monitoramento: Totalmente microprocessado. Níveis de disparo, taxas de rampa e limiares programáveis. Interface CAN-bus para controle remoto (Ethernet/USB opcional).
Projeto e componentes: Sistema modular de 19 polegadas: unidade de potência 3U com módulos plug-in. Até 12 canais LV independentes e flutuantes. Versões refrigeradas por água ou por ar com módulos intercambiáveis.

Especificações técnicas

• Canais: Até 12 canais DC de baixa tensão independentes
• Potência de saída: Até 3 kW (refrigeração por ar); até 3,6 kW (refrigeração por água)
• Tolerância a campos magnéticos: Até 1200 G
• Resistência à radiação: Até 30 Gy
• Interface: CAN-bus para monitoramento e controle (Ethernet/USB opcional)
• Funções de proteção: Sobrecorrente, sobretensão, subtensão, sobretemperatura programáveis; resposta de desconexão configurável por canal/grupo/sistema
• Controle: Microprocessador com níveis de disparo, taxas de rampa e limiares programáveis
• Eficiência: Eficiências modulares de ~65% (baixa tensão) até ~90% (>48 V)
• Design mecânico: Unidade de potência modular 19 polegadas 3U com módulos plug-in; módulos intercambiáveis refrigerados por ar ou água
• Assistibilidade: Arquitetura de módulos plug-in para fácil manutenção e escalabilidade
