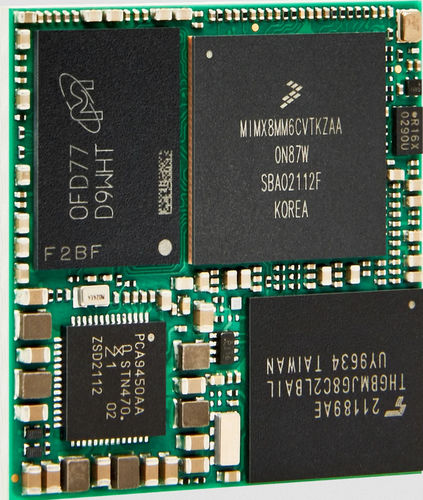

Computador em módulo tamanho S OSM-S i.MX8M Mini

ARM Cortex-M4ARM® Cortex A53Freescale i.MX8M

Informações sobre o produto
O OSM-S i.MX8M Mini da Kontron Electronics é um System-on-Module (SoM) compacto compatível com o padrão OSM. Como módulo soldável diretamente sem conectores, permite montagem automatizada e económica no formato OSM Size-S de 30 x 30 mm.

Desempenho & Arquitetura
O módulo integra um CPU NXP i.MX8M Mini com 4x Arm® Cortex®-A53 a 1,6 GHz e 1x Arm® Cortex®-M4 a 400 MHz. GPUs 2D e 3D integradas fornecem aceleração gráfica por hardware e renderização HMI fluida, enquanto a arquitetura multicore possibilita processamento paralelo para aplicações embebidas intensivas em cálculo e processamento de imagens.

Interfaces de comunicação
O OSM-S oferece um amplo conjunto de interfaces: I/Os digitais, portas seriais, PWM, dois conectores SDIO, 1x Ethernet Gigabit (RGMII), 2x USB 2.0 OTG e suporte para barramentos I²C, SPI, UART, além de interfaces de áudio e ecrã para integração multimédia e HMI.

Aplicações & Vantagens
Projetado para projetos embebidos com restrições de espaço e consumo, o módulo combina processamento Arm® energeticamente eficiente com gráficos integrados e I/O flexível para acelerar o desenvolvimento e a personalização. O padrão OSM e o design para soldagem direta reduzem o custo da PCB e simplificam a produção automatizada.

Destaques do produto

• 4x Arm® Cortex®-A53 @ 1,6 GHz e 1x Arm® Cortex®-M4 @ 400 MHz
• GPU 2D e 3D integradas
• LPDDR4 até 4 GByte; eMMC até 128 GByte
• 1x Ethernet 1 Gbit/s (RGMII)
• Formato OSM Size-S 30 x 30 mm, soldável diretamente

Dados técnicos

• CPU: NXP i.MX8M Mini (4x Arm® Cortex®-A53 @1,6 GHz + 1x Arm® Cortex®-M4 @400 MHz)
• Memória: LPDDR4 padrão 4 GByte (opções 1/2 GByte)
• Armazenamento: eMMC padrão 32 GByte (opções 4–128 GByte); NOR Flash 2 MByte; EEPROM 8 kB (64 kb)
• Rede & Interfaces: 1x GbE, 2x USB 2.0 OTG, 2x SDIO, 4x UART, 2x I²C, 2x SPI, 24x GPIO, 3x PWM, PCIe, SAI
• Ecrã/Câmara: MIPI DSI (4-lane) até 1920x1080@60fps; MIPI CSI (4-lane)
• Energia & Ambiente: 5 V DC ±5%; tensão I/O 1.8 V (opção 3.3 V); Linux típico < 1 W, máx < 3.5 W; funcionamento -25 °C a +85 °C
• Segurança & SO: HAB Secure Boot, TrustZone, TRNG, RSA, AES, SHA; Embedded Linux (Yocto)
• Mecânica: OSM Size-S 30 x 30 mm; footprint 332 pinos (RM 1.25 mm)
