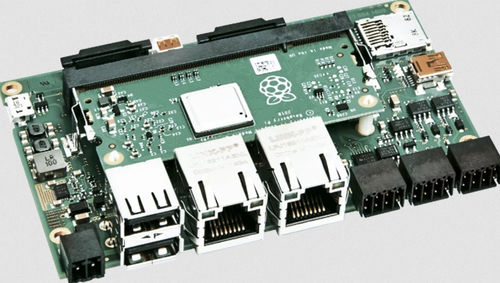

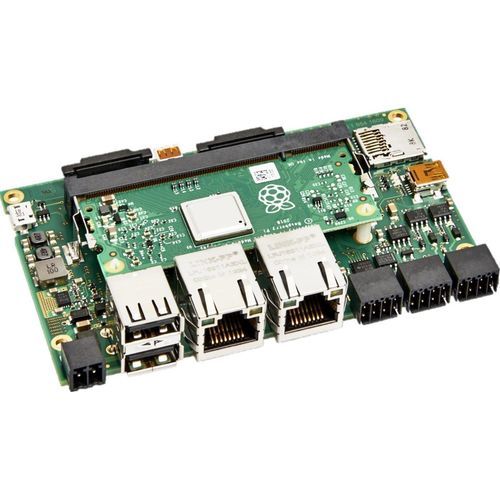

Computador de placa única BTX BL Pi-Tron CM3+

Arm® Cortex®-A53 Quad-corepara cartão micro SDLinux

Visão geral
O BL Pi-Tron CM3+ da Kontron Electronics é uma placa base industrial baseada no Compute Module CM3+ da Raspberry Pi, projetada para integração com CODESYS (IEC 61131-3). Interfaces abertas e funcionalidades de segurança modernas permitem a troca segura de dados em redes IIoT e ambientes Industry 4.0, com manutenção facilitada pela comunidade Raspberry Pi.

Desempenho & Arquitetura
Com um Broadcom BCM2837B0 (4x ARM® Cortex®-A53 @ 1,2 GHz), a placa fornece 1 GB de RAM LPDDR2, eMMC opcional de até 32 GB, 2 kB de FRAM e um motor de vídeo 3D. A arquitetura modular facilita a escalabilidade do protótipo à produção em série e suporta módulos I/O multifunção para soluções de automação complexas.

Interfaces de comunicação
Conjunto abrangente de interfaces industriais para uso como gateway, registrador de dados ou controlador HMI. Conexões disponíveis: Ethernet, USB, vários barramentos seriais, CAN e GPIO com suporte para UART, I2C, SPI e PWM. Sinalização robusta e E/Os isoladas garantem operação confiável em ambientes industriais.

Áreas de aplicação & Vantagens
O BL Pi-Tron CM3+ é adequado para interfaces homem‑máquina (HMI), comunicação industrial, aplicações M2M, automação predial e residencial, terminais POS, infotainment e sistemas embarcados móveis. Prototipagem rápida, compatibilidade com software open-source e suporte CODESYS reduzem o tempo de desenvolvimento e permitem implementações em série com custo-efetividade. Adaptações personalizadas estão disponíveis para otimizar espaço e custos de produção.

Destaques

• Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @ 1,2 GHz
• 1 GB LPDDR2 RAM
• Até 32 GB eMMC (opcional)
• FRAM 2 kB (16 kbit)
• Motor de vídeo 3D integrado
• Integração com CODESYS para desenvolvimento PLC (IEC 61131-3)
• Interfaces abertas e funcionalidades de segurança modernas para IIoT

Dados técnicos
CPU: Broadcom BCM2837B0 — 4x ARM® Cortex®-A53 @ 1,2 GHz, 3D Video Engine
RAM LPDDR2: 1 GB
eMMC: até 32 GB opcional; variante Lite 8 GB (versões com eMMC não possuem slot microSD)
SD CARD: Compute Module CM3+ Lite — 1x slot microSD para o sistema operativo
FRAM: 2 kB
Ethernet: 2x 10/100 Mbit/s
USB: 2x USB 2.0 Host
I/Os: 28x GPIO; até 2x UART, 2x I2C, 2x SPI, 2x PWM, 1x SDIO (4-bit)
DIO: 4x (24 V / até 800 mA)
Serial: 1x RS232, 1x RS485
CAN: 1x CAN 2.0B
Display: 1x DSI 2-lane; 1x Micro-HDMI 1.3a (até 1080p @30fps)
Touch: I²C
Câmera: 1x CSI 2-lane (MIPI)
Alimentação: 24 V DC ±20 %
Consumo: 3,4 W … 9,6 W (sem periféricos)
Temperatura de operação: 0 °C … +55 °C (sem condensação)
SO: Raspbian Linux (não pré-instalado)
Factor de forma: 105,5 x 67 mm
RTC: na baseboard (CR1220)
Debug: 1x console
Expansão: header GPIO Raspberry Pi de 40 pinos

Características / Especificações técnicas

• Modelo: BL Pi-Tron CM3+
• CPU: Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @1,2 GHz com 3D Video Engine
• RAM: 1 GB LPDDR2
• eMMC: até 32 GB opcional; Lite 8 GB
• Suporte SD: Compute Module CM3+ Lite com 1x microSD para OS
• FRAM: 2 kB (16 kbit)
• Ecosistema: suporte da comunidade Raspberry Pi; compatível com Raspbian
• Desenvolvimento: otimizado para CODESYS (IEC 61131-3)
• Aplicações: HMI, comunicação industrial, M2M, automação, POS, infotainment, sistemas móveis
• Pronto para indústria: interfaces abertas, segurança, conectividade robusta
• Estrutura mecânica / térmica: design industrial com refrigeração integrada e caixa robusta
