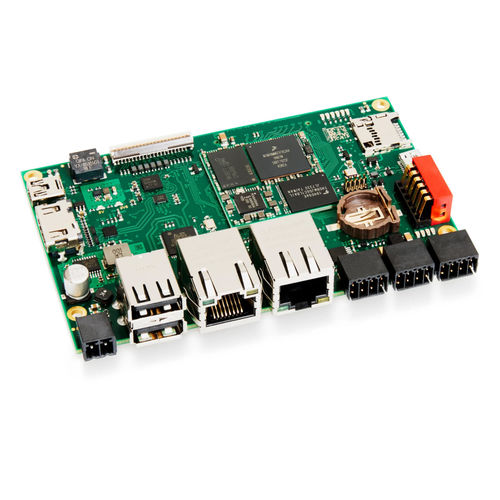

Computador em módulo Quad-Core BL i.MX8M Mini

ARM® Cortex A53NXP i.MX8M Minipara cartão micro SD

Visão geral do produto
O SOM-BL i.MX8M Mini é um System-on-Module (SoM) fornecido com a Baseboard BL para acelerar a integração em aplicações industriais. Fabricado pela Kontron, suporta CODESYS® SoftSPS e é adequado para placas single-board, PCs industriais robustos e projectos com placas carrier personalizadas.

Desempenho e arquitetura
Equipado com um processador NXP i.MX8M Mini quad-core Arm® Cortex®-A53 a 1,6 GHz e um coprocessador Arm® Cortex®-M4, o módulo utiliza memória LPDDR4 para processamento rápido de dados. A plataforma é otimizada para tempos de arranque reduzidos e desempenho determinístico para tarefas de automação e tempo real.

Interfaces de comunicação
O módulo oferece um amplo conjunto de interfaces industriais: várias I/Os digitais, portas seriais (RS232/RS485), PWM, duas interfaces SDIO, HDMI, LVDS, I2C/USB touch, portas Ethernet, USB host/OTG e CAN.

Áreas de aplicação e benefícios
Concebido para automação industrial, IHM e visualização embebida, o SOM-BL i.MX8M Mini reduz o tempo de desenvolvimento através de hardware pronto a usar, suporte a fieldbus e licenças CODESYS® opcionais. Fornece uma base fiável e flexível para projectos com prazos apertados de time-to-market.

Principais características

• Processador: NXP i.MX8M Mini — 4x Arm® Cortex®-A53 @ 1,6 GHz; 1x Arm® Cortex®-M4 @ 400 MHz
• Memória: LPDDR4 4 GB (opções: 1 GB / 2 GB)
• Armazenamento: eMMC 32 GB (opções: 4 GB / 64 GB), slot micro‑SD
• Gráficos: GPU 2D e 3D; saídas HDMI e LVDS
• Conectividade: 1x 1 Gbit/s Ethernet, 1x 10/100 Mbit/s Ethernet, USB 2.0 (2x Host, 1x OTG), CAN 2.0B

Dados técnicos (extrato)

• Alimentação: 24 V DC ±20 %; consumo típico Linux < 3 W
• Temperatura de operação: 0 °C a +55 °C
• Form factor: 105,5 x 67 mm
• RTC: precisão 5 ppm, bateria CR1220
• Segurança: HAB Secure Boot, TrustZone, True RNG, RSA até 4096, AES, SHA

Especificações (nível alto)

• CPU: NXP i.MX8M Mini (4x A53 @1,6 GHz) + Cortex-M4 @400 MHz
• RAM: LPDDR4 4 GB (opções 1 GB / 2 GB)
• NOR-Flash: 2 MB
• eMMC: 32 GB (opções 4 GB / 64 GB); 1x micro-SD
• Memória não volátil: EERAM 64 kbit
• Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s
• USB: 2x USB 2.0 Host, 1x USB 2.0 OTG
• I/O digitais: 4x DIO (24 V, até 800 mA)
• Serial: 1x RS232, 1x RS485; CAN: 1x CAN 2.0 B
• Display/Touch: HDMI, LVDS até 1920×1080@60fps; I2C/USB touch
• Expansão: I2C, PCIe, SPI, SDIO 8-bit, QSPI, SAI, USB; MIPI CSI (4-lane)
• Áudio: 1x buzzer
• Segurança: HAB Secure Boot, TrustZone, True RNG, RSA/AES/3DES/SHA/ECC, Secure JTAG
• SO: Embedded Linux (Yocto)
• Fabricante / Marca: Kontron
