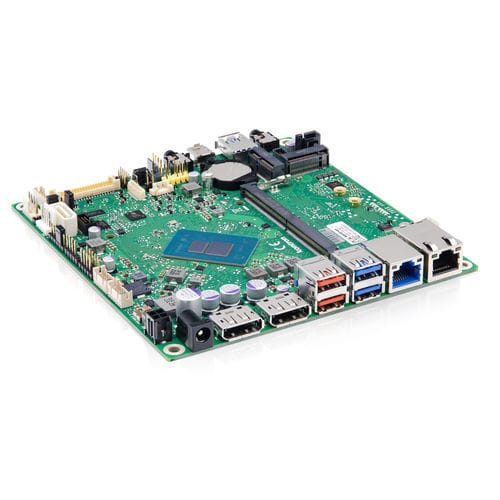

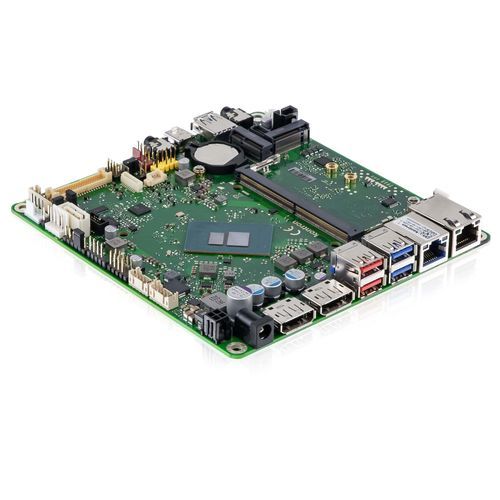

Placa-mãe Mini-STX K3921-N series

Intel® Core i3Intel® Core™ i3-N305Intel® N97

Placa-mãe industrial compatível com processadores Intel Core i3 e processadores Intel da série N - Suporte para novos processadores Intel Twin Lake - Tecnologia de memória DDR5 mais recente para desempenho de sistema de primeira classe - Gráficos Intel UHD Gen12 - impulsionados pela arquitetura Intel Xe (dentro do SoC) - Até 2x DisplayPort 1.4 e 1x DisplayPort via USB Type-C - LVDS de canal duplo (24 bits) e eDP V1.4b (4 K) integrados - Projetado para operação sem ventoinha A placa-mãe industrial K3921-N mSTX é baseada nos mais recentes processadores Intel Core i3 e na série de processadores Intel (Alder Lake N, Twin Lake) com gráficos UHD Gen12 poderosos usando a arquitetura Intel Xe. Existem dois DisplayPorts 1.4, um DisplayPort via USB-Type-C frontal mais conectores integrados para Embedded DisplayPort e painéis LVDS de canal duplo de 24 bits. Três monitores independentes com resolução de até 4K (2x 4K + 1x FHD) são suportados. O K3921-N está equipado com dois conectores M.2 (Armazenamento e Wifi) e, além disso, oferece muitas outras opções de conectividade, como GPIO, duas portas COM e USB 3.2 Gen2. Projetado e aprovado para operação contínua 24/7 e uma faixa de temperatura aprimorada de até 60 °C, o K3921-N é aplicável em muitos mercados verticais. Benefícios das placas-mãe Kontron: - Qualidade superior através da engenharia e produção alemãs - Gestão rigorosa do ciclo de vida e manutenção confiável do produto - Conjunto abrangente de recursos e ferramentas - Excelente suporte técnico - Benefício do custo total de propriedade Especificações técnicas: - Processador: Processadores Intel Core i3 e processadores Intel da série N - Chipset: N1: Processador Intel N50 (2C/6W) SoC; N2: Processador Intel N97 (4C/12W) SoC; N4: Processador Intel N200 (4C/6W) SoC; N6: Intel Core i3-N305 (8C/15W) SoC; H7: Intel Core 3 N355 (8C /15W) SoC; H3: Processador Intel N150 (4C /6W) SoC - Memória principal: 1x DDR5-4800 SODIMM Sockets até 32 GByte, não-ECC - Controlador gráfico: Gráficos Intel UHD impulsionados por Intel Xe com até 32 unidades de execução (EUs) - Display: 1x DP embutido (eDP V1.4b até resolução 4K); 1x LVDS de canal duplo de 24 bits; Combinações máximas de display: 2x DPP + 1x DPoC / 2x DPP + LVDS ou eDP / 1x DPP + 1x DPoC + eDP ou LVDS (O uso simultâneo de LVDS e eDP não é suportado) - Controlador de áudio: Realtek ALC256 - Áudio: Stereo3, Codec de Áudio de Alta Definição - Ethernet: Realtek RTL8111H com 10/100/1000 MBit/s, suporte a teaming; Realtek RTL8125BG-CG com 10/100/1000/2500 MBit/s, suporte TSN - USB: 3x USB 2.0 (por cabeçalhos); 2x USB 3.2 Gen1 (Traseiro), 1x USB 3.2 Gen1 (Frontal), 1x USB 3.2 Gen1 Type-C (Frontal); 2x USB 3.2 Gen2 (Traseiro) - Serial: 1x RS232/422/485; 1x RS232 - I/Os disponíveis: 8 Bit GPIO (por cabeçalho); suporte a LED WLAN, suporte a ativação/desativação WLAN - SATA: 1x Interface Serial ATA III 600 (até 6GBit/s), NCQ, AHCI - Expansão: 1x M.2 PCIe 2230/2242/2280 (Key-M, módulos SSD PCIe x2 Gen3/NVMe); 1x M.2 PCIe 2230 (Key-E, suporte PCIe WLAN e CNVi/módulos USB Bluetooth) - Conector de energia: DC-In externo/interno (DC Jack/4-Pin Micro-Fit) - Tensão de entrada: DC Input 12V ou 19-28V, máx. 5A/65W (DC-In externo), máx. 10A/100W (DC-In interno) - BIOS: AMI Aptio 5.x (UEFI) BIOS - Watchdog: BIOS POST-/BIOS BOOT-/OS-HW Watchdog - Relógio em tempo real: integrado - Resfriamento: 1x ventilador PWM (CPU/Sistema) - Sistema Operacional: MS Windows 10, MS Windows 11, MS Windows 10 IoT, Linux-64 (Sem suporte a OS legado, sem instalação MBR, apenas UEFI) - Dimensões mecânicas: Mini-STX: 5.5“ x 5.8“ (140 x 148 mm) - Temperatura de operação: 0°C-60°C - Umidade: 5%-85% - Certificações: Planejado: cTÜVus acc. IEC62368-1, CE Classe B incl. Imunidade Industrial, UKCA, FCC-B verificado
