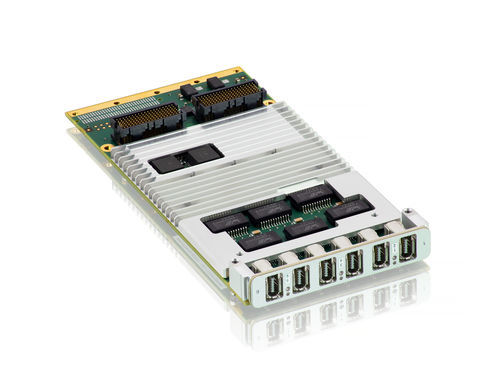

Controlador Ethernet XMC-ETH6 series

Visão geral
A KONTRON XMC-ETH6 é uma placa mezzanine XMC Gigabit Ethernet de alto desempenho projetada para expandir a conectividade de rede de placas plug-in VME e VPX. Integra até seis portas Ethernet independentes usando até quatro controladores Intel i225 (1G/2,5G, TSN/IEEE1588 PTP) e até dois controladores Intel i210 (1G). Um switch PCIe Gen3 de 8 portas e 8 lanes permite configurações flexíveis e operação simultânea de múltiplas portas. Disponível em variantes resfriadas a ar e em variante conduction-cooled robusta, a placa oferece conectores frontais industriais e opções de formato VITA42 e VITA61. Uma versão 3U VPX está disponível sob consulta.

Principais características

• Seis controladores Ethernet independentes para alocação flexível de portas
• Quatro controladores Intel i225 1G/2,5G com suporte a TSN e IEEE1588 PTP
• Dois ports de cobre 1G Intel i210 (até seis portas 1000BASE-T simultâneas)
• Switch PCIe Gen3 8 portas × 8 lanes para múltiplos modos de configuração
• Conectores frontais IEC 61076 Harting ix com travamento para maior robustez e resistência EMC
• Opções de formato: XMC (VITA42) e XMC estendido (VITA61)
• Variantes: arrefecimento por ar (VITA 47) e Conduction-Cooled CC-4 (VITA 47)

Dados técnicos
Interfaces Ethernet: Até seis portas 1000BASE-T (quatro portas 1G/2,5G + duas portas 1G)
Controladores: Até quatro Intel i225 (1G/2,5G, TSN/IEEE1588 PTP) e até dois Intel i210 (1G)
Switch: 8 portas, 8 lanes PCIe Gen3 (suporte a múltiplas configurações)
Conectores frontais: IEC 61076 Harting ix (frontal, com travamento)
Arrefecimento: VITA 47 air-cooled (operação 0 °C a +55 °C) e VITA 47 Conduction-Cooled CC-4 (operação -40 °C a +85 °C)

Especificações

• Modelo: XMC-ETH6
• Formato: Placa mezzanine XMC (opções VITA42 e VITA61)
• Portas Ethernet: Até seis 1000BASE-T (4×1G/2,5G + 2×1G)
• Controladores Ethernet: Até 4× Intel i225 e até 2× Intel i210
• Conectividade PCIe: Switch 8 lanes PCIe Gen3
• Painel frontal: Seis portas 1000BASE-T em conectores IEC 61076 Harting ix
• Variantes de arrefecimento: Air-cooled (VITA 47) e Conduction-Cooled CC-4 (VITA 47)
• Aplicações alvo: Expansão de rede para VME/VPX, sistemas robustos para defesa, transporte e ambientes severos
