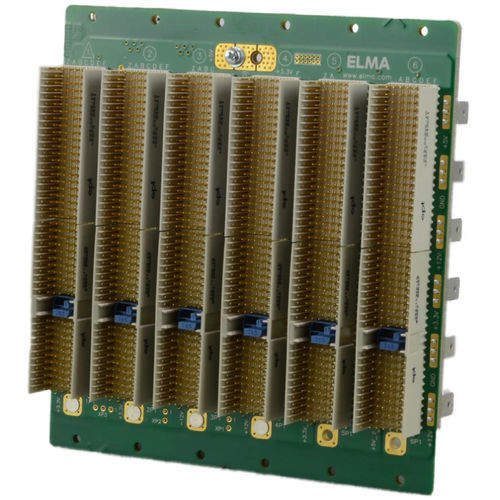

Backplane CompactPCI CP-BP-KIT

CPCIPICMG01-05 instalações

Visão geral
A série CP-BP-KIT fornece backplanes CompactPCI para operação a 33 MHz com 2–8 ranhuras. Estão disponíveis versões de 2–5 ranhuras para frequência de barramento de 66 MHz. O número de ranhuras pode ser expandido para 10–21 através de uma opção bridge. Existem versões com roteamento de 32 bits com E/S traseira e com roteamento de 64 bits. São suportados hot-swap e gestão de sistema IPMI. Os backplanes CP-BP-KIT apresentam excelentes propriedades EMI.

Alimentação e conectividade
O kit inclui placas de conexão de alimentação com conectores Positronic P47 ou M24/8 e módulos de interconexão para os backplanes. A solução fornece flexibilidade mecânica, evita cabeamento adicional para facilitar a instalação e melhora a confiabilidade a longo prazo.

Normas suportadas

• PICMG 2.0 R3.0 CPCI Core Specification
• PICMG 2.1 R2.0 Hot Swap Specification
• PICMG 2.9 R1.0 System Management Specification (IPMI)

Especificações técnicas

• Série: CP-BP-KIT (kit de backplane CompactPCI)
• Frequência do barramento: 33 MHz (padrão para 2–8 ranhuras); 66 MHz disponível para variantes de 2–5 ranhuras
• Número de ranhuras: padrão 2–8; expansível para 10–21 via opção bridge
• Opções de roteamento: 32-bit com E/S traseira e 64-bit
• Gestão: hot-swap (PICMG 2.1) e IPMI (PICMG 2.9) suportados
• Conectores de alimentação: Positronic P47 ou M24/8
• Conteúdo do kit: placas de conexão de alimentação e módulos de interconexão (sem cabeamento adicional)
• EMI: projetado com excelentes propriedades EMI
