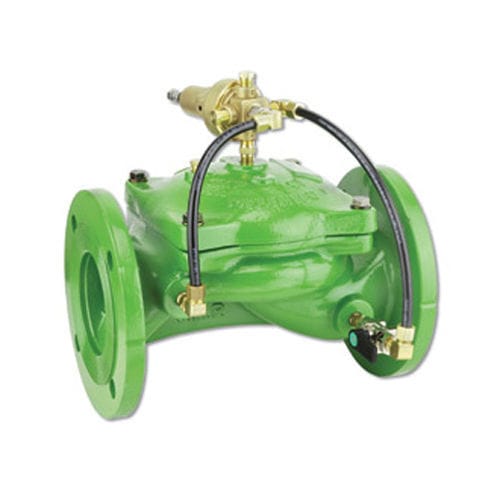

油圧操作リリーフ弁 IR-43Q-R

ダイヤフラム式クイック

サブタイトル
金属製制御アクセサリ付（R）。

概要
BERMAD IR-43Q-2W-R 急速圧力解放弁は、油圧作動のダイヤフラム式制御弁で、配管内の圧力が設定上限を超えた際に過大圧力を解放するために設計されています。圧力上昇に即座に、高い再現性で応答し、解放時には全開し、その後は滑らかで滴下のない段階的な閉止を行います。

油圧圧力制御

• 配管圧力により作動
• 長期にわたる滴下なしのシール性
• 設定の長期安定性
• 広い設定範囲
• 最小限のヒステリシスで狭い設定ウィンドウ

高効率グローブ設計

• 流路が妨げられない設計で損失を低減
• 可動部は単一で動作が簡素化
• 高流量能力で迅速に圧力を解放

完全支持・バランス型ダイヤフラム

• 低い開弁・動作圧力で作動
• 段階的に閉止を制御しウォーターハンマーを抑制
• ダイヤフラムの歪みを防ぎ長寿命化

ユーザーフレンドリーな設計

• 現地での圧力調整が容易
• インラインでの点検・保守が簡単

典型的な用途（灌漑）

• システム破裂防止
• 瞬間的な圧力ピークの除去
• システム故障の視覚的表示
• フィルター破損の保護

追加機能

• F：大口径制御フィルター
• I：位置指示器アセンブリ

技術仕様

• 型式：IR-43Q-2W-R
• シリーズ：400シリーズ
• 制御アクセサリ：金属製制御アクセサリ（R）
• 動作方式：油圧作動、ダイヤフラム式
• 適用分野：灌漑および水配分
• 製品コード／バーコード：26310
