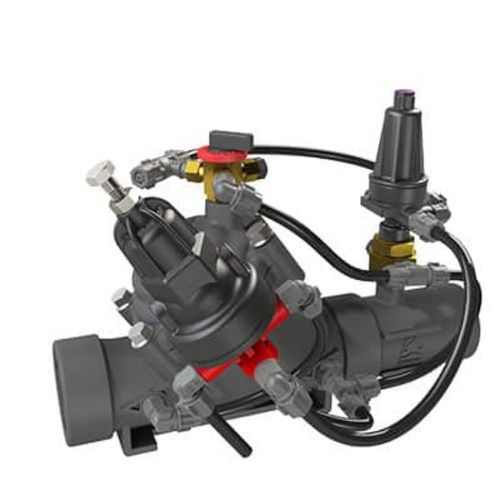

ダイヤフラム式バルブ IR-172-50-3W-Xt

油圧操作調整用パイロット

製品概要
BERMAD IR-172-50-3W-XZt 流量制御・減圧弁は、油圧作動のダイアフラム制御弁で、システムの要求を所定の最大値に制限し、下流圧力を一定の低圧に維持し、油圧指令で閉止するよう設計されています。農業向けの灌漑および圃場配水に最適化されています。

主な特長

• 配管圧力で駆動される油圧式流量制御により、充填速度を制限し過剰な需要を防止
• 下流の所定減圧を維持し、灌漑ネットワークの安定運転に寄与
• 圧力損失を増やさない調整可能な羽根型ハイドロメカニカル流量パイロット
• 幅広い調整範囲で流量と圧力を簡単に設定可能

設計と材料

• 農業環境に適したエンジニアードコンポジット構造で耐久性を確保
• 現地で多様な端末接続に適応可能
• 化学薬品やキャビテーションに対する耐性で長寿命を実現

hYflow 'Y' バルブボディ

• 通過性を高める "Look Through" デザイン
• 低圧損で超大流量を実現し、主管やフィルターステーションのバイパスに適合

ユニタイズド Flexible Super Travel (FST) ダイアフラムとガイド付きプラグ

• 滑らかな閉鎖動作で精密かつ安定した調節を実現
• 低作動圧力で駆動可能
• ダイアフラムの侵食や変形を防ぎ、現場での信頼性を向上
• インライン点検とメンテナンスが容易でダウンタイムを最小化

典型的な用途

• 灌漑主管の充填制御
• 配水ネットワークの減圧システム
• 複数独立消費系統および分岐
• 供給圧変動のあるシステム
• 機械化灌漑システムやセンターピボット
• フィルターステーションおよび洗浄ライン

追加機能 / オプション

• M：フローステム（4"L、6"R サイズは除く）
• 5：プラスチック試験ポイント
• V3：Victaulic PVC アダプタ 3"
• V4：Victaulic PVC アダプタ 4"

技術仕様

• モデル：IR-172-50-3W-XZt
• シリーズ：100 Series
• 動作：油圧作動、ダイアフラム式制御弁
• 制御方式：3方制御、油圧リモート制御、手動切替
• 流量パイロット：調整可能な羽根型ハイドロメカニカルパイロット（圧力損失なし）
• バルブボディ：hYflow 'Y' "Look Through" デザイン（大流量、低圧損）
• ダイアフラム：ユニタイズド Flexible Super Travel (FST) ダイアフラム＋ガイド付きプラグ
• 材料：エンジニアードコンポジット（化学薬品・キャビテーション耐性）
• 主用途：圃場制御ヘッド、機械化灌漑、フィルターステーション
• 内部参照 / バーコード：127455
