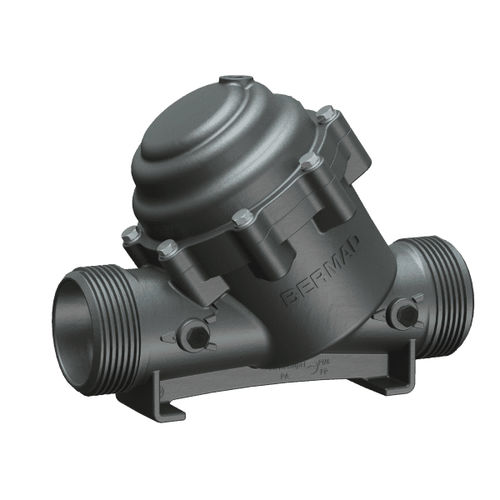

ダイヤフラム式バルブ IR-105-4″L/6″R油圧操作制御調整
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ダイヤフラム式
- 作動
- 油圧操作
- 機能
- 制御, 調整
- 本体$
- Y形, 一体型, 耐薬品性, ライン用
- 素材$
- プラスチック製
- その他の特徴
- 常閉型, 低圧, 耐薬品性
- 呼び径
100 mm, 150 mm, 160 mm
(3.937 in, 5.906 in, 6.299 in)- 圧力
最大: 10 bar
(145 psi)最少: 0.5 bar
(7.3 psi)- 温度
50 °C
(122 °F)- 流量
最大: 180 m³/h
(6,356.64 ft³/h)最少: 120 m³/h
(4,237.76 ft³/h)
詳細
製品概要
BERMADの油圧制御弁 IR-105-Z は、膜（ダイアフラム）駆動の油圧式制御弁で、局所操作用の手動セレクターを備えています。局所または遠隔の圧力信号に応じて開閉し、灌漑および現場配水制御用途を目的としています。
主な特長と利点
主な用途
追加機能 / オプション
仕様 / 技術データ
BERMADの油圧制御弁 IR-105-Z は、膜（ダイアフラム）駆動の油圧式制御弁で、局所操作用の手動セレクターを備えています。局所または遠隔の圧力信号に応じて開閉し、灌漑および現場配水制御用途を目的としています。
主な特長と利点
- 配管圧力で駆動される油圧 On/Off 制御。
- 灌漑用途向けのエンジニアード複合材ボディ：薬品およびキャビテーションに対する耐性。
- hYflow Y形ボディ（Look Through デザイン）により超高流量と低圧力損失を実現。
- ユニタイズド Flexible Super Travel (FST) ダイアフラムとガイド付きプラグにより、安定した制御、スムーズな閉止、低作動圧を実現。
- インラインでの簡易点検・整備が可能。ダイアフラムの侵食や変形を防止する設計。
主な用途
- 自動灌漑システムおよび現場制御ヘッド
- 灌漑用配水センター
- 低供給圧の灌漑システム
- 省エネルギー型灌漑システム
追加機能 / オプション
- M：フローステム（4 in L、6 in R サイズを除く）
- 5：プラスチック製テストポイント
- V3：Victaulic PVC アダプター 3 in
- V4：Victaulic PVC アダプター 4 in
仕様 / 技術データ
- 型式：IR-105-Z
- シリーズ：100 シリーズ
- 種類：油圧制御弁（ダイアフラム駆動、On/Off）
- 作動：配管圧力駆動、局所または遠隔の圧力指令に応答する油圧 On/Off 制御
- ボディ設計：hYflow Y形、Look Through デザイン
- 材質：エンジニアード複合材（薬品・キャビテーション耐性）
- ダイアフラム & プラグ：ユニタイズド FST ダイアフラムとガイド付きプラグ
- 保守：インライン点検および整備が容易
- オプション：フローステム、プラスチック製テストポイント、Victaulic PVC アダプター 3 in および 4 in
- 用途セグメント：灌漑
