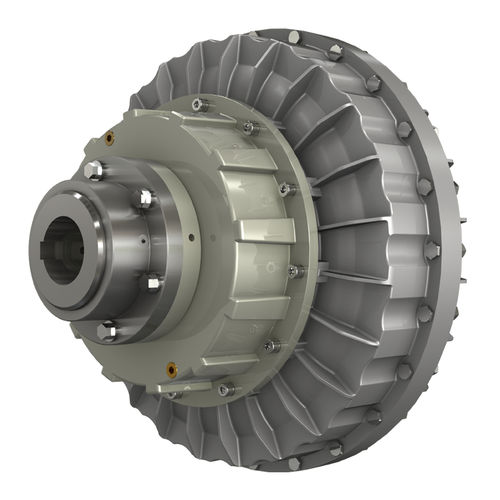

流体軸継手 K series

電動モーター用トランスミッション用ポンプ用

電気エンジン用油圧カップリング - スターター TRANSFLUIDカップリング(Kシリーズ)は、3つの主要要素から構成されるコンスタントフィリングタイプです： 入力軸に取り付けられた駆動インペラ（ポンプ）。 出力軸に取り付けられた駆動インペラ（タービン 出力インペラにフランジ接続された油密シール付きカバー 最初の2つのエレメントは、ポンプとしてもタービンとしても機能します。 定充填流体カップリング：運転条件 TRANSFLUIDコンスタントフィルカップリングは動圧トランスミッションです。 インペラは遠心ポンプと油圧タービンのように機能します。ポンプへの入力駆動（電気モーターやディーゼルエンジンなど）の運動エネルギーがカップリングオイルに付与されます。オイルは遠心力によってタービンのブレードを横切ってカップリングの外側に向かって移動します。 これにより運動エネルギーが吸収され、常に入力トルクに等しいトルクが発生するため、出力軸が回転します。機械的な接続がないため、摩耗は実質的にゼロである。効率は、ポンプとタービン間の速度差（スリップ）のみに影響されます。 スリップはカップリングの機能にとって不可欠であり、スリップがなければトルク伝達はできません！スリップがなければトルク伝達はできないのです。スリップの計算式から動力損失を求めると次のようになります： スリップ %=((入力回転数 - 出力回転数) / 入力回転数) x 100 通常の状態（標準負荷）では、スリップは1.5％（大出力）から6％（小出力）まで変化します。 TRANSFLUID定充填流体カップリングは、全ての遠心機械の法則に従います： 伝達トルクは入力回転数の2乗に比例します； 伝達動力は入力速度の3乗に比例する；
