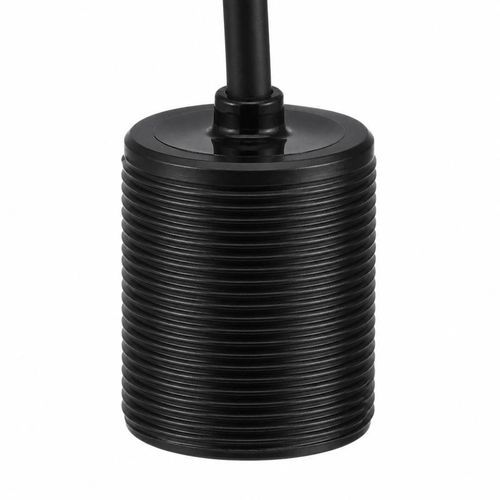

Transdutor de ultrassom sem contato BBID-DSS-B

submersívelde proximidade

Visão geral
O BBID-DSS-B é um transdutor ultrassónico de 125 kHz concebido para deteção fiável de folha simples e dupla em equipamentos de impressão, embalagem, alimentação de papel e inspeção de chapas metálicas/plásticas. Alcance de deteção recomendado: 0,12 a 2 m com ângulo de meia potência de 13,5° ±10 % (-3 dB), fornecendo uma assinatura acústica previsível para integração.

Disposição de deteção e adaptação elétrica
Defina o trajeto acústico, a posição do alvo e o espaço de montagem de acordo com o material da folha e o processo. A eletrónica de transmissão/receção deve suportar impedância mínima de 600 Ω, capacitância de 560 pF a 1 kHz, e tensão de pico inferior a 1 200 Vpp. Montagem por rosca M18 × 1,5. Temperatura de funcionamento: -40 a +80°C. Capacidade de pressão: ≤3 kgf (0,3 MPa). Peso: 23 g ±5 % com cabo de 1 m.

Especificações técnicas BBID-DSS-B (tabela)

• Modelo: BBID-DSS-B
• Frequência central: 125 kHz ±5 %
• Alcance recomendado: 0,12 a 2 m
• Impedância mínima: 600 Ω ±20 %
• Capacitância: 560 pF ±20 % a 1 kHz
• Tensão de operação: Tensão de pico < 1 200 Vpp
• Temperatura de operação: -40 a +80°C
• Pressão máxima: ≤3 kgf (0,3 MPa)
• Ângulo de meia potência: 13,5° ±10 % a -3 dB
• Rosca de montagem: M18 × 1,5
• Grau de proteção: IP68
• Peso: 23 g ±5 % com cabo de 1 m

Configurações acústicas disponíveis (tabela)

• 125 kHz ±5 % — Alcance 0,12 a 2 m — Ângulo de meia potência 13,5° ±10 % — Montagem: rosca M18 × 1,5
• 200 kHz ±5 % — Alcance 0,10 a 1,5 m — Ângulo de meia potência 8° ±10 % — Montagem: rosca M18 × 1,5
• 200 kHz ±5 % — Alcance 0,15 a 1,5 m — Ângulo de meia potência 3,8° ±10 % — Montagem: consulte o desenho dimensional

Notas
A configuração primária de produção é 125 kHz. O sufixo "-B" é mantido na referência do modelo mas não é definido como uma característica de desempenho separada.

Características principais / especificações técnicas

• Aplicações: impressão e embalagem, sistemas de alimentação de papel, inspeção de chapas metálicas/plásticas, deteção automática de dupla alimentação
• Respeitar limites de impedância, capacitância e tensão para deteção fiável
• Rosca de montagem M18 compacta e grau IP68 para integração em ambientes de produção confinados ou húmidos
