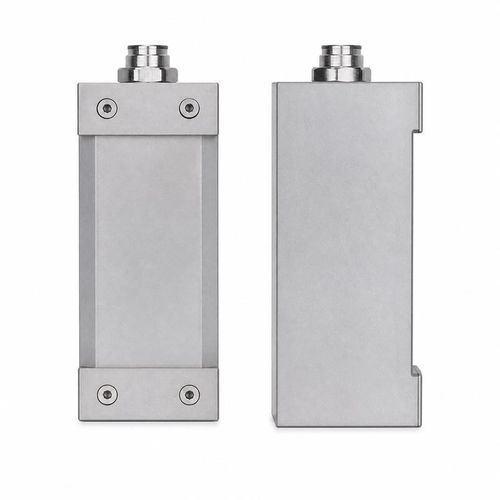

Transdutor de fluxo de ultrassons de contacto BBFM-Q200K-C

ultrassônico por tempo de trânsitopara líquidospara monitoramento de processos

Visão geral do produto
O BBFM-Q200K-C é um transdutor ultrassônico clamp-on de 200 kHz projetado para instalação não intrusiva no exterior de tubos. É indicado para caudalímetros ultrassônicos quando a penetração do tubo é indesejada, como monitorização de linhas e testes temporários de fluxo.

Ambiente de operação
Faixa de temperatura operacional: -40 a +80°C. Suporta pressão externa até 3 kgf (0,3 MPa). Grau de proteção: IP68 para operação em ambientes húmidos ou submersos.

Especificações técnicas

• Modelo: BBFM-Q200K-C
• Frequência central: 200 kHz ±5%
• Impedância mínima: 500 Ω ±20%
• Capacitância: 4.300 pF ±20% a 1 kHz
• Tensão de operação: pico <1.500 Vpp
• Temperatura de operação: -40 a +80°C
• Classificação de pressão: ≤3 kgf (0,3 MPa)
• Material do invólucro: aço inox 304 e PEEK
• Grau de proteção: IP68

Aplicações de medição de fluxo

• Caudalímetros ultrassônicos clamp-on
• Monitorização de fluxo em tubulações
• Testes temporários de fluxo
• Aplicações onde a penetração do tubo é indesejada
