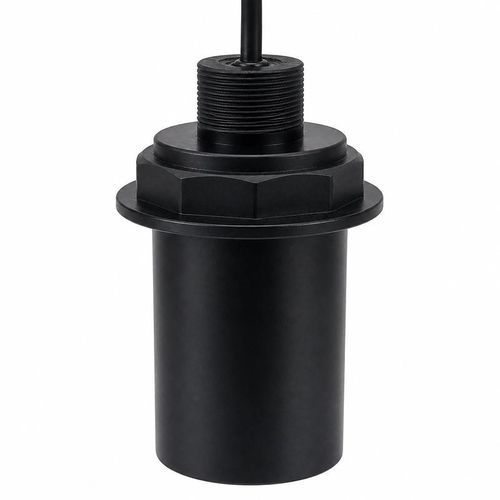

Transdutor de ultrassom submersível BBDM-D28K

de baixa frequênciapara medição de nívelpara detecção de obstáculos

Visão geral do produto
O BBDM-D28K é um transdutor ultrassônico subaquático de 28 kHz projetado para medição de alcance e profundidade, com alcance de referência de 1000 m. É indicado para integração em sistemas marítimos e submarinos que exigem detecção acústica de longo alcance, incluindo ROVs e AUVs.

Cobertura acústica
Ângulo de meia potência (-3 dB): 53,7° ±10%. O padrão de feixe oferece cobertura médio-larga para detecção de alvos e medições em águas abertas e tanques.

Especificações elétricas e ambientais (tabela)
Frequência central: 28 kHz ±5%
Alcance recomendado (referência): 1000 m
Ângulo de meia potência (-3 dB): 53,7° ±10%
Impedância mínima: 270 Ω ±20%
Capacitância: 10000 pF ±20% a 1 kHz
Tensão de operação: tensão de pico <2000 Vpp
Temperatura operacional: -40 a +80°C
Classificação de pressão: ≤10 kgf / 1 MPa
Grau de proteção: IP68

Aplicações

• Medição de alcance e profundidade subaquática
• Evasão de obstáculos para robôs subaquáticos (ROV/AUV)
• Medição de distância em tanques e reservatórios
• Detecção e monitoramento de alvos subaquáticos

Especificações técnicas

• Frequência central: 28 kHz ±5%
• Alcance recomendado (referência): 1000 m
• Ângulo de meia potência (-3 dB): 53,7° ±10%
• Impedância mínima: 270 Ω ±20%
• Capacitância: 10000 pF ±20% a 1 kHz
• Tensão de operação: tensão de pico <2000 Vpp
• Temperatura operacional: -40 a +80°C
• Classificação de pressão: ≤10 kgf ou 1 MPa
• Grau de proteção: IP68
