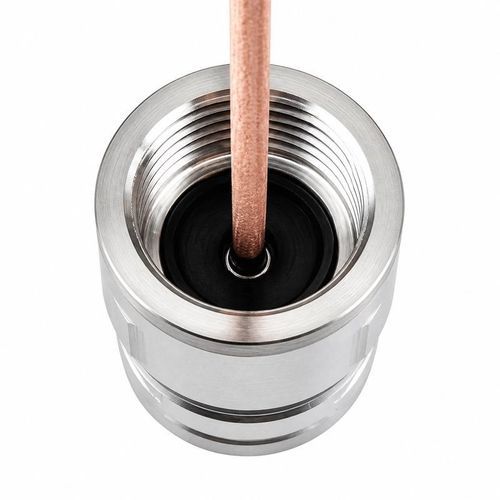

Transdutor de ultrassom de ultrassons de contacto BBFM-Q1P1M

ultrassônico por tempo de trânsitode contato diretopara altas temperaturas

Visão geral do produto
O BBFM-Q1P1M é um transdutor ultrassônico para medição de fluxo de gases de combustão e para medição por tempo de trânsito em gases industriais de alta temperatura. Destina-se a instalação em saídas de caldeiras, condutos de emissões industriais e condutos similares sujeitos a temperaturas e pressões elevadas.

Especificações técnicas

• Modelo: BBFM-Q1P1M
• Frequência central: 1,1 MHz ±5%
• Impedância mínima: 150 Ω ±20%
• Capacitância: 1.200 pF ±20% a 1 kHz
• Tensão de funcionamento: tensão de pico <300 Vpp
• Temperatura de funcionamento: -40 a +80 °C
• Classificação de pressão: ≤10 kgf ou 1 MPa
• Ângulo do feixe a -3 dB: 6,7° ±10%
• Material do invólucro: aço inoxidável 316
• Grau de proteção: IP68

Aplicações

• Medição de fluxo de gases de combustão
• Monitoramento de gases de exaustão de caldeiras
• Condutos de emissões industriais
• Medição de tempo de trânsito em gases de alta temperatura

Seleção e integração
A seleção deve considerar a composição e a temperatura do gás, o comprimento do percurso acústico requerido, a geometria do conduto e o espaço de instalação disponível. Verifique a compatibilidade com a pressão de operação e o grau de proteção e assegure que a eletrônica de transmissão/recepção seja compatível com a impedância e os requisitos de tensão do transdutor. Considere o método de montagem e o meio de acoplamento para garantir uma transmissão ultrassônica confiável.
