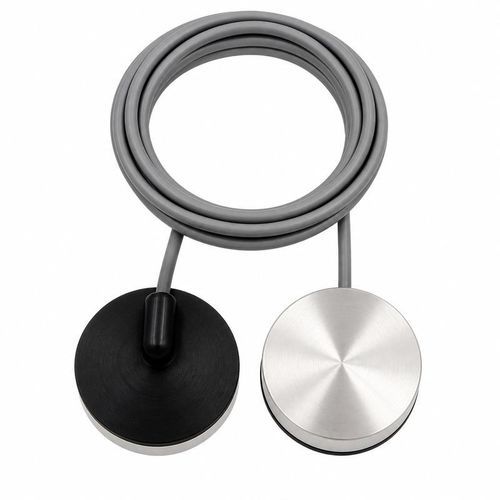

Transdutor de ultrassom submersível BBMU-PHYF-B

de alta frequência

Visão geral
A série BBMU-PHYF-B reúne transdutores de ultrassom terapêutico projetados para equipamentos médicos, incluindo fisioterapia, reabilitação e aparelhos médico-estéticos. Frequências centrais disponíveis: 600 kHz, 1 MHz e 1,5 MHz. Operação de -40 °C a +80 °C, classificação de pressão até 10 kgf (1 MPa) e proteção IP68. Parâmetros elétricos e acústicos variam conforme a frequência e devem ser selecionados como uma linha completa correspondente à frequência escolhida.

Configurações por frequência
Frequência central | Impedância mínima | Capacitância | Tensão de pico | Ângulo de meia potência a -3 dB | Material da carcaça
600 kHz ±5% | 90 Ω ±20% | 1,600 pF ±20% a 1 kHz | < 490 Vpp | 8,1° ±10% | Alumínio duro
1 MHz ±5% | 8 Ω ±20% | 3,500 pF ±20% a 1 kHz | < 300 Vpp | 3,5° ±10% | Alumínio duro
1,5 MHz ±5% | 20 Ω ±20% | 3,000 pF ±20% a 1 kHz | < 400 Vpp | 2° ±10% | LV12

Aplicações

• Equipamentos de fisioterapia
• Terapia de reabilitação
• Transmissão de energia ultrassônica
• Equipamentos médico-estéticos

Especificações técnicas

• Série: BBMU-PHYF-B
• Frequências centrais disponíveis: 600 kHz ±5%, 1 MHz ±5%, 1,5 MHz ±5%
• Faixa de temperatura de operação: -40 °C a +80 °C
• Classificação de pressão: até 10 kgf (1 MPa)
• Proteção de entrada: IP68
• Parâmetros elétricos e acústicos devem ser selecionados como uma linha completa correspondente à frequência escolhida
• 600 kHz: Impedância mínima 90 Ω ±20%, Capacitância 1,600 pF ±20% a 1 kHz, Tensão de pico < 490 Vpp, Ângulo de meia potência 8,1° ±10%, Material da carcaça: Alumínio duro
• 1 MHz: Impedância mínima 8 Ω ±20%, Capacitância 3,500 pF ±20% a 1 kHz, Tensão de pico < 300 Vpp, Ângulo de meia potência 3,5° ±10%, Material da carcaça: Alumínio duro
• 1,5 MHz: Impedância mínima 20 Ω ±20%, Capacitância 3,000 pF ±20% a 1 kHz, Tensão de pico < 400 Vpp, Ângulo de meia potência 2° ±10%, Material da carcaça: LV12
