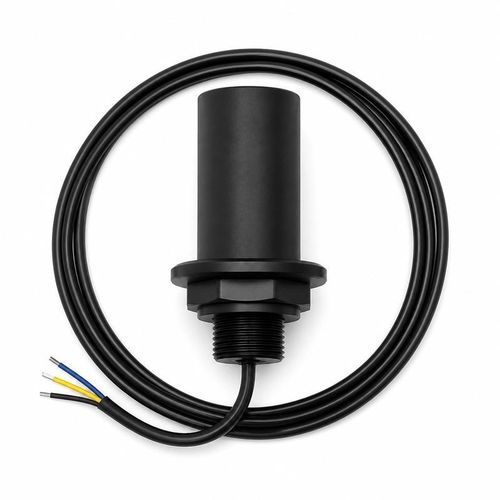

Transdutor acústico de monitoramento BBDM-D15K

de mediçãoultrassônicoomnidirecional

Visão geral
O BBDM-D15K é um transdutor ultrassônico subaquático para medição de alcance e profundidade. Sua frequência central é 15 kHz ±5% e o alcance de referência recomendado é 1000 m. Adequado para integração em veículos subaquáticos, módulos sonar e sistemas fixos de monitoramento de água. Proteção IP68 e duas configurações acústicas/pressão permitem operação em águas rasas a moderadas.

Aplicações

• Medição de alcance e profundidade subaquática
• Evasão de obstáculos para robôs subaquáticos
• Medição de distância em tanques e corpos d'água
• Detecção de alvos subaquáticos

Especificações técnicas

• Frequência central: 15 kHz ±5%
• Alcance de referência recomendado: 1000 m
• Impedância mínima: 600 Ω ±20%
• Capacitância: 11000 pF ±20% a 1 kHz
• Tensão de operação: tensão de pico inferior a 2000 Vpp
• Temperatura de operação: -40 a +80 °C
• Classificação de pressão: ≤10 kgf (1 MPa) para a versão com ângulo de feixe de 129°; ≤3 kgf (0,3 MPa) para a versão omnidirecional horizontal
• Ângulo de meia-potência: 129° ±10% a -3 dB (para a versão com ângulo de feixe)
• Classe de proteção: IP68

Configurações de campo acústico e pressão
Duas configurações acústicas compartilham a frequência central de 15 kHz ±5%: uma versão omnidirecional horizontal classificada ≤3 kgf (0,3 MPa) e uma versão com ângulo de meia-potência de 129° ±10% classificada ≤10 kgf (1 MPa).
