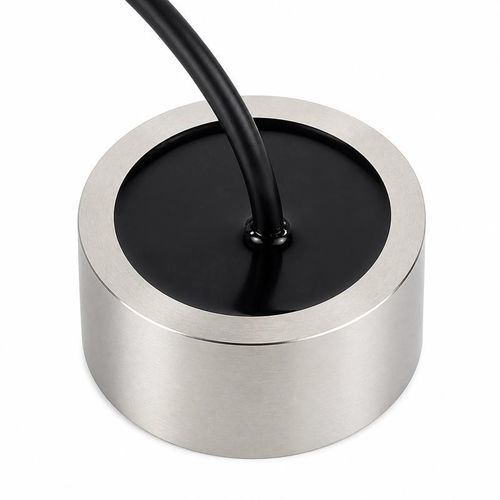

Transdutor de ultrassom submersível BBDM-2P5M-LS

de alta frequênciapara medição de nível

Visão geral
O BBDM-2P5M-LS é um transdutor ultrassônico de 2,5 MHz projetado para sistemas de chaves de nível de líquido em aplicações industriais. Destina-se a alarmes de nível alto/baixo, detecção de presença/ausência de líquido, proteção de bombas e controle de nível. O transdutor apresenta largura de feixe de 0,6° a -3 dB, proteção IP68, faixa de operação de -20 a +60 °C e classificação de pressão até 10 kgf (1 MPa).

Dados elétricos e operacionais

• Modelo — BBDM-2P5M-LS
• Frequência central — 2,5 MHz ±5%
• Impedância mínima — 15 Ω ±20%
• Capacitância — 33.000 pF ±20% a 1 kHz
• Tensão de operação — Tensão de pico abaixo de 120 Vpp
• Temperatura de operação — -20 a +60 °C
• Classificação de pressão — Até 10 kgf (1 MPa)
• Largura do feixe — 0,6° ângulo a meia-potência (-3 dB)
• Material do invólucro — Aço inoxidável
• Nível de proteção — IP68

Aplicações

• Alarmes de nível alto e baixo
• Detecção de presença ou ausência de líquido
• Proteção de bombas
• Controle de nível em equipamentos industriais

Especificações técnicas

• Modelo: BBDM-2P5M-LS
• Frequência central: 2,5 MHz ±5%
• Impedância mínima: 15 Ω ±20%
• Capacitância: 33.000 pF ±20% a 1 kHz
• Tensão de operação: Tensão de pico abaixo de 120 Vpp
• Temperatura de operação: -20 a +60 °C
• Classificação de pressão: Até 10 kgf (1 MPa)
• Largura do feixe: 0,6° ângulo a meia-potência (-3 dB)
• Material do invólucro: Aço inoxidável
• Nível de proteção: IP68
