Transdutor de ultrassom por injeção de ar BBDM-17KR20M

para altas temperaturaspara medição de nívelpara detecção de obstáculos

Visão geral

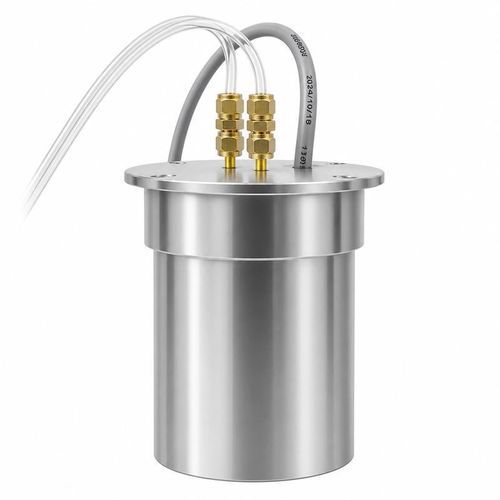

O BBDM-17KR20M é um transdutor ultrassónico de distância acoplado ao ar, arrefecido a água, com frequência central de 17 kHz e intervalo de medição recomendado de 1,8-20 m. O conjunto em aço inoxidável com ligações para arrefecimento por água foi concebido para monitorização de nível em grandes depósitos, medições de distância industriais, prevenção de colisões, vigilância de áreas e deteção de alvos a longa distância.
O limite de temperatura declarado de 160°C aplica-se apenas quando um circuito de arrefecimento por água está instalado e em funcionamento. As ligações de arrefecimento, o fluxo do fluido refrigerante e a carga térmica local devem ser considerados parte integrante da instalação de medição e não como acessórios opcionais.

Especificações técnicas
Modelo — BBDM-17KR20M
Frequência central — 17 kHz ±5%
Intervalo recomendado — 1,8-20 m
Impedância mínima — 300 Ω ±20%
Capacitância — 10 000 pF ±20% a 1 kHz
Tensão de operação — Tensão de pico abaixo de 1 500 Vpp
Temperatura de operação — Até 160°C (com arrefecimento por água)
Classificação de pressão — Até 3 kgf / 0,3 MPa
Característica do feixe — Ângulo de meia potência -3 dB: 20,9° ±10%
Material do invólucro — Aço inoxidável
Montagem — Consulte o desenho dimensional
Grau de proteção — IP68
Peso — 3 780 g ±5% (com cabo de 15 m)

Cobertura do feixe e condições do alvo
O ângulo de meia potência -3 dB especificado é 20,9° ±10%. Em distâncias maiores, este feixe acústico relativamente largo deve ser avaliado em relação à geometria do depósito, aos componentes internos, a estruturas próximas e às dimensões do alvo pretendido. Ecos indesejados ou variações no trajeto do ar podem afetar a fiabilidade da medição.

Integração térmica e mecânica
A instalação deve suportar um conjunto de transdutor de 3,78 kg e acomodar o cabo de 15 m sem sobrecarregar as ligações. Antes da seleção, confirme o esquema de arrefecimento, a temperatura local máxima, as condições de pressão, as dimensões de montagem, as propriedades da superfície do alvo e o caminho de medição requerido. A eletrónica de transmissão e receção deve cumprir os limites especificados de impedância, capacitância e tensão de pico.

Especificações principais

• Modelo: BBDM-17KR20M
• Frequência central: 17 kHz ±5%
• Intervalo recomendado: 1,8-20 m
• Impedância mínima: 300 Ω ±20%
• Capacitância: 10 000 pF ±20% a 1 kHz
• Tensão de operação: Tensão de pico abaixo de 1 500 Vpp
• Temperatura de operação: Até 160°C com arrefecimento por água
• Classificação de pressão: Até 3 kgf / 0,3 MPa
• Característica do feixe: Ângulo de meia potência -3 dB 20,9° ±10%
• Material do invólucro: Aço inoxidável
• Montagem: Consulte o desenho dimensional
• Grau de proteção: IP68
• Peso: 3 780 g ±5% (com cabo de 15 m)
