Transmissor de nível ultrassônico BBDM-1MR2M

para óleopara líquidospara líquidos corrosivos

Deteção de nível de líquido através da parede do tanque

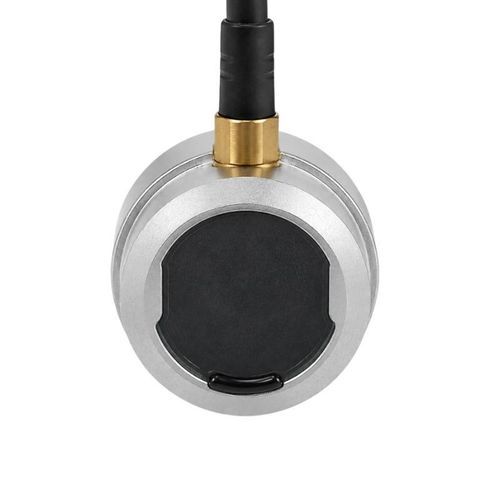

O BBDM-1MR2M é um transdutor ultrassónico montado externamente para detetar o nível de líquido sem colocar o elemento sensor dentro do tanque. Com uma frequência central de 1 MHz e um intervalo de referência de 0,03 a 2 m, pode ser avaliado para tanques de combustível e óleo, recipientes selados, tanques de veículos e maquinaria, e para deteção através da parede de líquidos corrosivos. Uma instalação externa pode isolar o transdutor do líquido, mas o percurso ultrassónico deve atravessar a parede do tanque. Material da parede, espessura, condição da superfície e acoplamento acústico são, portanto, parâmetros fundamentais de seleção.

Especificações técnicas
Parâmetro — Especificação
Modelo — BBDM-1MR2M
Frequência central — 1 MHz +/-5%
Intervalo recomendado — 0,03-2 m
Impedância mínima — 60 ohm +/-20%
Capacitância — 1.500 pF +/-20% a 1 kHz
Tensão de funcionamento — Tensão de pico abaixo de 300 Vpp
Temperatura de funcionamento — -40 a +80 °C
Classificação de pressão — Até 10 kgf ou 1 MPa
Característica do feixe — Ângulo de meia potência -3 dB: 3,3 graus +/-10%
Material da carcaça — Liga de alumínio 2A12
Grau de proteção — IP68
Peso — 240 g +/-5%
Comprimento do cabo — 5 m + 1 m

Acoplamento e compatibilidade com recipientes
O ângulo de meia potência de 3,3 graus define um campo acústico estreito, mas a transmissão fiável através da parede também depende da camada de acoplamento e da construção do recipiente. Revestimentos, curvatura, soldaduras, depósitos ou uma cavidade de ar na face de contacto podem atenuar o sinal.

Características / especificações técnicas

• Modelo: BBDM-1MR2M
• Frequência central: 1 MHz +/-5%
• Intervalo recomendado: 0,03-2 m
• Impedância mínima: 60 ohm +/-20%
• Capacitância: 1.500 pF +/-20% a 1 kHz
• Tensão de funcionamento: Tensão de pico abaixo de 300 Vpp
• Temperatura de funcionamento: -40 a +80 °C
• Classificação de pressão: Até 10 kgf ou 1 MPa
• Característica do feixe: Ângulo de meia potência -3 dB: 3,3 graus +/-10%
• Material da carcaça: Liga de alumínio 2A12
• Grau de proteção: IP68
• Peso: 240 g +/-5%
• Comprimento do cabo: 5 m + 1 m
