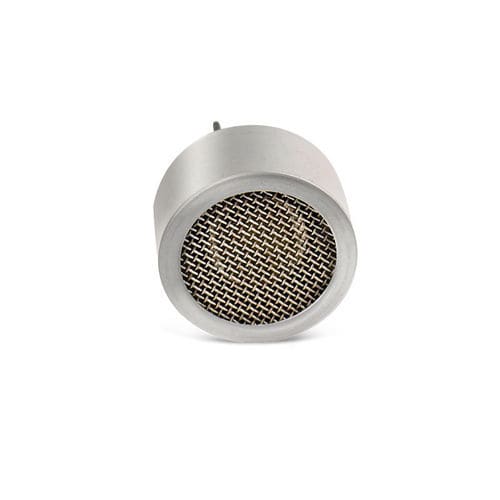

Transdutor de ultrassom cilíndrico TA0040252T-R

acústicopara medição de nívelde proximidade

Visão geral do produto
O transdutor ultrassônico TA0040252T-R (série TA0040252) é um sensor de 40 kHz projetado para medição de distância em configurações com estrutura aberta à prova d'água. Principais características elétricas e acústicas são fornecidas para integração e seleção do componente.

Principais características

• Frequência ressonante central: 40 kHz ± 1,0 kHz
• Tamanho (diâmetro × altura): Φ25×12 mm
• Capacitância: 2200 pF ± 20%
• Funções disponíveis: Transmissor (T), Receptor (R), Transmissor e Receptor (TR)
• Construção: Estrutura aberta à prova d'água
• Nível de pressão sonora (SPL): 117 dB min (versões aplicáveis)
• Sensibilidade: −65 dB min (versões aplicáveis)

Resumo das especificações

• Modelo: série TA0040252 (incl. TA0040252T-R)
• Frequência ressonante: 40 kHz ± 1,0 kHz
• Dimensões: Φ25×12 mm
• Capacitância: 2200 pF ± 20%
• Funções: T / R / TR
• Construção: Estrutura aberta à prova d'água
• Acústica: SPL 117 dB min; Sensibilidade −65 dB min (conforme versão)

Aplicações

• Medição de distância e nível
• Detecção de objetos e presença
• Sensores para robótica e automação
• Monitoramento de nível de líquidos industriais (com montagem apropriada)

Instalação e manuseio

• Casar a impedância do transdutor com a eletrônica de acionamento/recepção para desempenho ideal
• Garantir vedação adequada quando necessário, mesmo com estrutura aberta
• Montar evitando obstrução acústica e respeitando a orientação recomendada
• Observar as condições de operação e faixas de temperatura especificadas

Informações de pedido

• Solicitar pelo número de modelo e variante funcional (ex.: TA0040252T, TA0040252R, TA0040252TR)
• Especificar quantidade e preferências de cabo/conector
