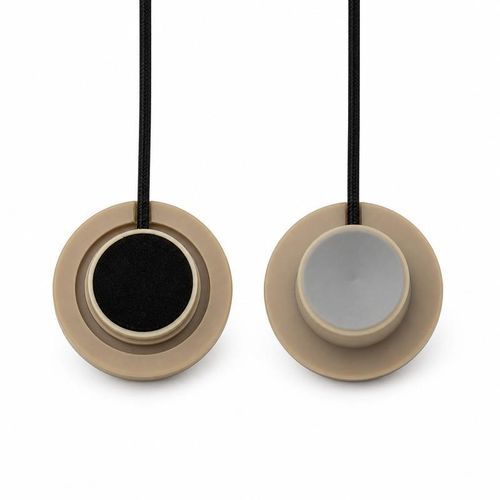

Transdutor de fluxo ultrassônico BBFM-Q140K

para ambientes agressivosde gáscompacto

Transdutor de 140 kHz para trajetos acústicos compactos de medição de gás
O BBFM-Q140K é um transdutor ultrassónico concebido para contadores industriais de caudal de gás, medição de velocidade do gás e integração em módulos de medição por tempo de trânsito. O intervalo de referência documentado é 0,12 a 1 m, com um ângulo de meia potência acústica de 18,2° ±10% a -3 dB. Condições de funcionamento: -40 a +80°C, até 3 kgf (0,3 MPa) de pressão e proteção IP68.

Dados acústicos e elétricos verificados
Model: BBFM-Q140K
Frequência central: 140 kHz ±5%
Intervalo recomendado: 0,12 a 1 m
Impedância mínima: 1 200 Ω ±20%
Capacitância: 250 pF ±20% a 1 kHz
Tensão de funcionamento: Peak voltage <1 200 Vpp
Temperatura de funcionamento: -40 a +80°C
Classificação de pressão: ≤3 kgf ou 0,3 MPa
Largura do feixe: 18,2° ±10% ângulo de meia potência a -3 dB
Montagem: Consultar desenho dimensional
Índice de proteção: IP68
Peso: 8 g ±5% com cabo de 38 cm

Planeamento de um trajeto acústico curto para caudal de gás
Ao posicionar os transdutores na câmara do medidor, utilize o intervalo de referência 0,12–1 m em conjunto com o ângulo de meia potência 18,2° ±10% para definir o trajeto acústico. Verifique o comprimento final do trajeto, a geometria do alvo, o espaço de montagem e as dimensões de interface para o instrumento previsto. A eletrónica deve acomodar uma impedância mínima de 1 200 Ω ±20%, uma capacitância de 250 pF ±20% a 1 kHz e Peak voltage <1 200 Vpp. O peso indicado (8 g ±5%) corresponde à configuração com cabo de 38 cm.

Detalhes a estabelecer antes da integração

• Meio gasoso e faixa de temperatura
• Distância de medição necessária ou trajeto acústico
• Geometria da câmara do medidor e do alvo
• Espaço de montagem e dimensões de interface
• Pressão de operação e requisitos de proteção
• Eletrónica de acionamento/receção, encaminhamento do cabo e método de ligação

Características / Especificações técnicas

• Model: BBFM-Q140K
• Frequência central: 140 kHz ±5%
• Intervalo de referência (recomendado): 0,12 a 1 m
• Largura do feixe (meia potência): 18,2° ±10% a -3 dB
• Impedância mínima: 1 200 Ω ±20%
• Capacitância: 250 pF ±20% a 1 kHz
• Tensão de funcionamento: Peak voltage <1 200 Vpp
• Temperatura de funcionamento: -40 a +80°C
• Classificação de pressão: ≤3 kgf (0,3 MPa)
• Índice de proteção: IP68
• Peso: 8 g ±5% (com cabo de 38 cm)
