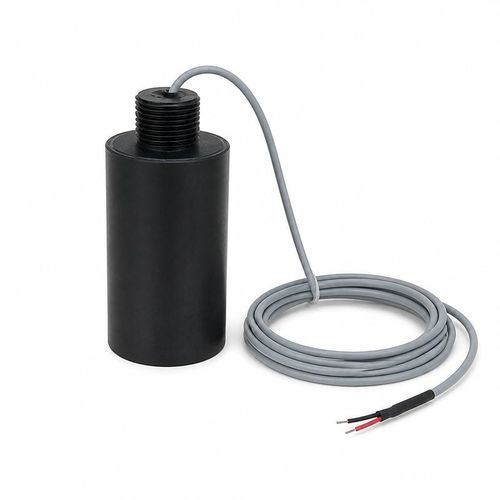

Transdutor de ultrassom submersível BBDM-D12K

de baixa frequênciapara medição de nívelpara detecção de obstáculos

Visão geral
O BBDM-D12K é um transdutor ultrassônico subaquático de 12 kHz para medição de alcance e profundidade, com alcance de referência de 10000 m. Projetado para integração em ROVs, AUVs, embarcações de inspeção e instalações fixas, é adequado para evasão de obstáculos, medição de distância em tanques e corpos d'água e detecção de alvos subaquáticos.

Cobertura acústica horizontal
O campo acústico é omnidirecional na horizontal, o que simplifica o rastreamento de alvos e permite orientação de montagem flexível. Considere esse padrão de radiação ao definir a geometria de medição, cobertura de alvos e o trajeto acústico requerido.

Especificações de operação
Model — BBDM-D12K
Frequência central — 12 kHz ±5%
Alcance recomendado — 10000 m
Temperatura de operação — -40 a +80°C
Pressão nominal — ≤10 kgf ou 1 MPa
Campo acústico — Omnidirecional horizontal
Grau de proteção — IP68

Aplicações

• Medição de alcance e profundidade subaquática
• Evasão de obstáculos para robôs subaquáticos (ROV/AUV)
• Medição de distância em tanques e corpos d'água
• Detecção e monitoramento de alvos subaquáticos

Seleção do sistema
A seleção deve considerar o meio e a temperatura de operação, o alcance e o trajeto acústico necessários, o tamanho e a condição superficial do alvo, o espaço de instalação disponível, a pressão de serviço, a proteção contra entrada de água e a eletrônica de transmissão/recepção. Verifique a compatibilidade mecânica e elétrica com a embarcação ou veículo hospedeiro e com o equipamento de processamento de sinal.

Especificações técnicas

• Model: BBDM-D12K
• Frequência central: 12 kHz ±5%
• Alcance de referência / recomendado: 10000 m
• Temperatura de operação: -40 a +80°C
• Pressão nominal: ≤10 kgf ou 1 MPa
• Campo acústico: Omnidirecional horizontal
• Grau de proteção: IP68
