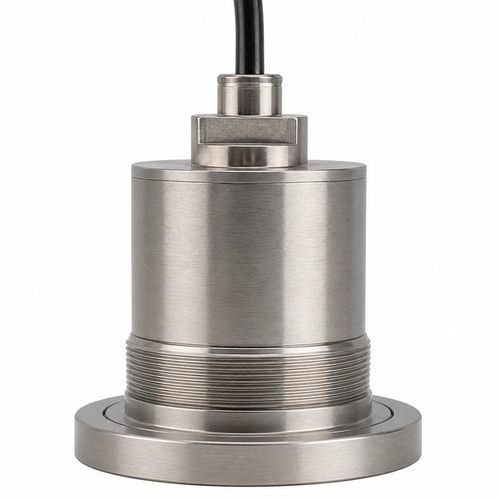

Transdutor de fluxo ultrassônico por tempo de trânsito BBFM-Q25K-B

volumétricopara monitoramento de processosde gás

Medição de vazão ultrassônica de baixa frequência em gases de combustão quentes
O BBFM-Q25K-B é um transdutor de vazão ultrassônico de 25 kHz projetado para operação contínua em ambientes com gases de combustão em alta temperatura. É indicado para monitoramento de vazão de gases, medição de exaustão de caldeiras, dutos de emissões industriais e medição por tempo de trânsito em gases quentes.

Aplicações

• Medição de vazão de gases de combustão
• Monitoramento de exaustão de caldeiras
• Dutos de emissões industriais
• Medição do tempo de trânsito em gases de alta temperatura

Seleção e integração
A seleção deve levar em conta a composição e a temperatura do gás, o caminho acústico necessário, a geometria do duto e o espaço de instalação disponível. Confirme a pressão de operação e o grau de proteção exigidos e verifique a compatibilidade com a eletrônica de acionamento e recepção.

Especificações técnicas (tabela)
Parâmetro — Especificação
Modelo — BBFM-Q25K-B
Frequência central — 25 kHz ±5%
Impedância mínima — 350 Ω ±20%
Capacitância — 6.000 pF ±20% a 1 kHz
Tensão de operação — Tensão de pico <3.000 Vpp
Temperatura de operação — -40 a +150 °C
Classificação de pressão — ≤3 kgf ou 0,3 MPa
Material da carcaça — Liga de titânio
Nível de proteção — IP68

Características / especificações técnicas

• Modelo: BBFM-Q25K-B
• Frequência central: 25 kHz ±5%
• Impedância mínima: 350 Ω ±20%
• Capacitância: 6.000 pF ±20% a 1 kHz
• Tensão de operação: Tensão de pico <3.000 Vpp
• Temperatura de operação: -40 a +150 °C
• Classificação de pressão: ≤3 kgf ou 0,3 MPa
• Material da carcaça: Liga de titânio
• Nível de proteção: IP68
