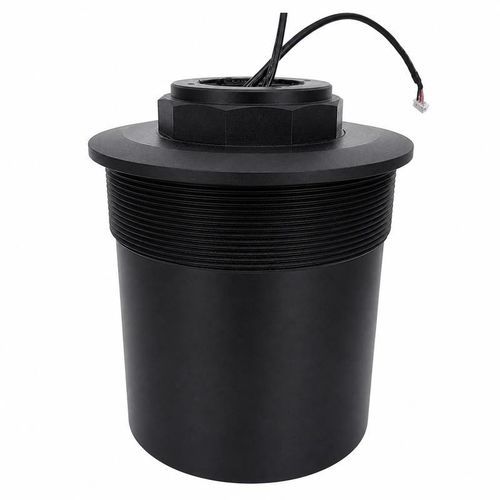

Transdutor de ultrassom de baixa frequência BBDM-17KR50M

para medição de nívelpara detecção de obstáculosde medição

Visão geral
O BBDM-17KR50M é um transdutor ultrassônico de distância acoplado ao ar com frequência central de 17 kHz e faixa operacional recomendada de 1,8–50 m. Destina-se ao monitoramento de nível de grandes tanques, medição de distância industrial, prevenção de colisões, monitoramento de áreas e detecção de alvos em longa distância, com proteção IP68.

Instalação
Esta versão utiliza rosca de montagem inferior M108 x 2. A interface de fixação difere dos modelos de longo alcance que fornecem uma rosca de suspensão superior separada, portanto a estrutura receptora e as folgas devem ser projetadas de acordo com o desenho dimensional real e a interface de rosca inferior especificada.

Especificações técnicas (resumo)
Modelo: BBDM-17KR50M
Frequência central: 17 kHz ±5%
Faixa recomendada: 1,8–50 m
Impedância mínima: 1.500 Ω ±20%
Capacitância: 12.000 pF ±20% @ 1 kHz
Tensão de operação: pico abaixo de 1.500 Vpp
Temperatura de operação: -40 °C a +80 °C
Classificação de pressão: até 3 kgf / 0,3 MPa
Característica do feixe: ângulo de meia potência -3 dB 13° ±10%
Montagem: rosca inferior M108 x 2
Proteção: IP68
Peso: 1.970 g ±5%

Caminho do eco em alcance estendido
O ângulo de meia potência de 13° define o campo acústico primário, mas não garante retorno de eco a 50 m. O alvo deve apresentar área refletiva e refletividade acústica suficientes dentro do feixe. Geometria do tanque, reforços internos, poeira, gradientes de temperatura e inclinação de montagem podem gerar ecos concorrentes ou reduzir o sinal recebido; verifique a assinatura do alvo em condições representativas.

Verificações mecânicas e elétricas
A estrutura de suporte deve acomodar a interface M108 x 2 e a massa do transdutor de 1,97 kg. Confirme orientação de montagem, folgas, pressão e temperatura de operação, roteamento de cabos e tipo de conector. Excitação e eletrônica de recepção devem ser compatíveis com a impedância mínima (1.500 Ω), capacitância (12.000 pF) e limite de tensão de pico para garantir operação confiável.

Especificações técnicas

• Modelo: BBDM-17KR50M
• Frequência central: 17 kHz ±5%
• Faixa de referência (recomendada): 1,8–50 m
• Impedância mínima: 1.500 Ω ±20%
• Capacitância: 12.000 pF ±20% @ 1 kHz
• Tensão de operação: Pico < 1.500 Vpp
• Temperatura de operação: -40 °C a +80 °C
• Classificação de pressão: até 3 kgf / 0,3 MPa
• Feixe: ângulo de meia potência -3 dB 13° ±10%
• Montagem: rosca inferior M108 x 2
• Proteção: IP68
• Peso: 1.970 g ±5%
