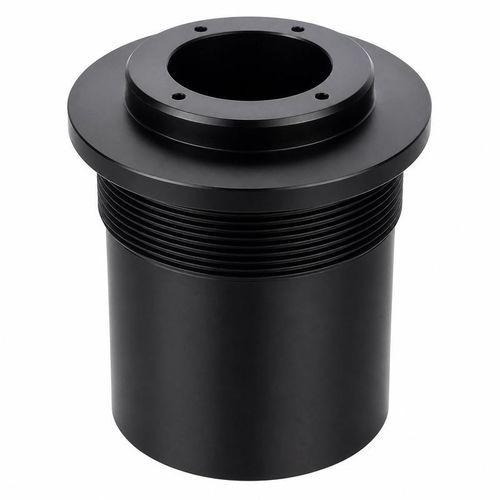

Transdutor de ultrassom sem contato BBDM-35KR13M

para medição de nívelpara detecção de obstáculosde medição

Alcance de referência de 13 metros com feixe a -3 dB de 8,9°
O BBDM-35KR13M é um transdutor ultrassônico aéreo para medição de distância com frequência central de 35 kHz. O alcance de referência é 0,45–13 m e o ângulo a -3 dB especificado é 8,9° ±10%. Esses parâmetros servem para seleção inicial em medição de nível, sensoriamento industrial, prevenção de colisões e monitoramento de áreas; não substituem a verificação in loco com o alvo e a eletrônica planejados.

Parâmetros nominais
Model: BBDM-35KR13M
Frequência central: 35 kHz ±5%
Alcance de referência: 0,45–13 m
Impedância mínima: 400 ohm ±20%
Capacitância: 6.500 pF ±20% a 1 kHz
Tensão de operação: Tensão de pico abaixo de 1.000 Vpp
Temperatura de operação: -40 a +80 °C
Classificação de pressão: Até 10 kgf ou 1 MPa
Largura do feixe: ângulo a -3 dB 8,9° ±10%
Montagem: Consulte o desenho dimensional do produto
Grau de proteção: IP68
Peso: 835 g ±5% com cabo de 2 m

Verifique o caminho completo do eco
Em instalações de medição de nível, mantenha o caminho sonoro livre desde a extremidade próxima de 0,45 m até a distância máxima pretendida. Considere o gargalo do tanque, componentes internos e acessórios próximos em relação ao ângulo a -3 dB de 8,9°. A superfície refletora deve ser suficientemente grande e orientada adequadamente para a geometria selecionada.
Para sensoriamento de distância ou prevenção de colisões em equipamentos móveis, avalie o alvo ao longo do seu percurso esperado. Configurações de segurança e monitoramento de área também exigem verificações práticas das superfícies-alvo e das estruturas circundantes.

Coordenar integração elétrica e mecânica
O circuito de front-end deve acomodar impedância mínima de 400 ohm e capacitância de 6.500 pF a 1 kHz. A tensão de pico aplicada deve permanecer abaixo de 1.000 Vpp. O peso especificado de 835 g ±5% inclui cabo de 2 m; inclua suporte do transdutor e roteamento do cabo no plano de montagem.
Confirme que o meio de operação, temperatura e pressão estejam dentro de -40 a +80 °C e até 10 kgf ou 1 MPa. O produto é especificado com proteção IP68.

Lista de verificação de seleção

• Distância necessária e alvo mais próximo previsto
• Tamanho do alvo, condição da superfície e ângulo
• Meio de operação e faixa de temperatura
• Envoltório de montagem e dimensões da interface
• Requisitos reais de pressão e proteção
• Circuito de transmissão/recepção, roteamento do cabo e método de conexão

Especificações técnicas

• Model: BBDM-35KR13M
• Frequência central: 35 kHz ±5%
• Alcance de referência: 0,45–13 m
• Impedância mínima: 400 ohm ±20%
• Capacitância: 6.500 pF ±20% a 1 kHz
• Tensão de operação: Tensão de pico abaixo de 1.000 Vpp
• Temperatura de operação: -40 a +80 °C
• Classificação de pressão: Até 10 kgf ou 1 MPa
• Largura do feixe: ângulo a -3 dB 8,9° ±10%
• Montagem: Consulte o desenho dimensional do produto
• Grau de proteção: IP68
• Peso: 835 g ±5% com cabo de 2 m
