Transdutor de ultrassom sem contato BBDM-18KR50M

robustode baixa frequênciapara medição de nível

Visão geral
O BBDM-18KR50M é um transdutor ultrassônico de distância para uso em ar, com frequência central de 18 kHz e faixa recomendada de operação de 1,8–50 m. Destina-se ao monitoramento de nível em tanques grandes, medição de distância industrial, prevenção de colisões, monitoramento de áreas e detecção de alvos a longa distância.

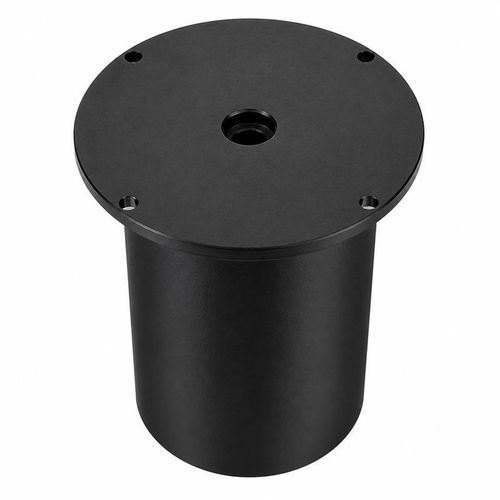

Detecção de longo alcance com corpo do transdutor flangeado
O corpo flangeado oferece fixação segura e estabilidade acústica para medições de alcance estendido em ambientes industriais, facilitando a instalação em paredes de tanques ou suportes estruturais.

Especificações técnicas (tabela)
Modelo — BBDM-18KR50M
Frequência central — 18 kHz ±5%
Faixa recomendada — 1,8–50 m
Impedância mínima — 1 300 Ω ±20%
Capacitância — 12 000 pF ±20% a 1 kHz
Tensão de operação — Tensão de pico abaixo de 1 500 Vpp
Temperatura de operação — -40 a +80 °C
Classificação de pressão — Até 3 kgf (0,3 MPa)
Característica do feixe — Ângulo de meia potência -3 dB: 14,9° ±10%
Grau de proteção — IP68
Peso — 2 500 g ±5% (com cabo fornecido pelo cliente de 15 m)

Avaliação do campo acústico
O ângulo de meia potência de 14,9° deve ser comparado ao tamanho do alvo e ao caminho livre disponível. Em longas distâncias, componentes internos do tanque, paredes ou máquinas podem gerar ecos anteriores à superfície pretendida. Gradientes de temperatura do ar e material em suspensão também podem afetar a propagação e a intensidade do sinal, exigindo calibração ou compensação.

Parâmetros de integração do sistema
Parâmetros-chave de integração incluem as propriedades da superfície do alvo, temperatura e pressão de operação. A interface elétrica é definida pela impedância, capacitância e limite de tensão de pico indicados. A configuração padrão pressupõe um cabo de 15 m fornecido pelo cliente; ajuste a fiação e a montagem conforme os requisitos do sistema.

Especificações / dados técnicos

• Modelo: BBDM-18KR50M
• Frequência central: 18 kHz ±5%
• Faixa recomendada: 1,8–50 m
• Impedância mínima: 1 300 Ω ±20%
• Capacitância: 12 000 pF ±20% a 1 kHz
• Tensão de operação: Tensão de pico abaixo de 1 500 Vpp
• Temperatura de operação: -40 a +80 °C
• Classificação de pressão: Até 3 kgf (0,3 MPa)
• Característica do feixe: Ângulo de meia potência -3 dB 14,9° ±10%
• Grau de proteção: IP68
• Peso: 2 500 g ±5% (com cabo fornecido pelo cliente de 15 m)
