Transdutor de ultrassom para medição de nível BBDM-35KR12M

de proximidadepara detecção de obstáculosde medição

Visão geral

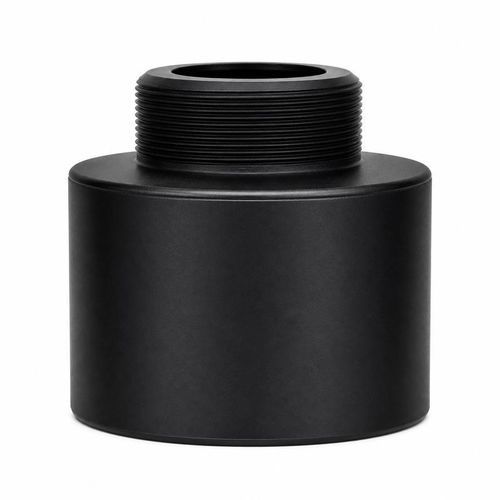

O BBDM-35KR12M é um transdutor ultrassónico para ar de 35 kHz, especificado para medições de distância de 0,45 a 12 m. Destina-se a aplicações industriais de alcance médio que exigem controlo do feixe, estanqueidade e características elétricas definidas. O desempenho dentro da gama de referência depende da superfície do alvo, do alinhamento, da geometria de montagem e da eletrónica associada.

Uso do feixe de 10,4° na instalação
O ângulo de meia potência (-3 dB) é 10,4° ±10%. Ao planear a instalação, considere paredes de reservatórios, acessórios ou estruturas de máquinas próximas que possam intersectar o campo acústico. O tamanho do alvo, o estado da superfície e o alinhamento angular afetam diretamente a amplitude do sinal refletido e a fiabilidade da deteção. Para prevenção de colisões ou alvos em movimento, assegure que a zona de deteção prevista permaneça dentro do feixe durante o movimento esperado.

Compatibilização elétrica e ambiental
Projete circuitos de excitação e receção para impedância mínima de 180 Ω e capacitância de 4.500 pF ±20% a 1 kHz. Não exceder o limite de excitação de 1.500 Vpp. Operar dentro dos limites ambientais especificados: proteção IP68, pressão até 1 MPa e temperatura de −40 a +80 °C.

Aplicações

• Medição de nível em tanques e recipientes
• Medição de distância e posicionamento em equipamentos industriais
• Prevenção de colisões e deteção de proximidade para máquinas e veículos
• Segurança e monitorização de áreas

Especificações técnicas

• Modelo: BBDM-35KR12M
• Frequência central: 35 kHz ±5%
• Alcance de referência: 0,45–12 m
• Impedância mínima: 180 Ω ±20%
• Capacitância: 4.500 pF ±20% a 1 kHz
• Tensão de operação: Tensão de pico abaixo de 1.500 Vpp
• Temperatura de operação: −40 a +80 °C
• Classificação de pressão: até 1 MPa
• Largura do feixe: ângulo -3 dB 10,4° ±10%
• Grau de proteção: IP68
• Peso: 410 g ±5% (com cabo de 5 cm)
