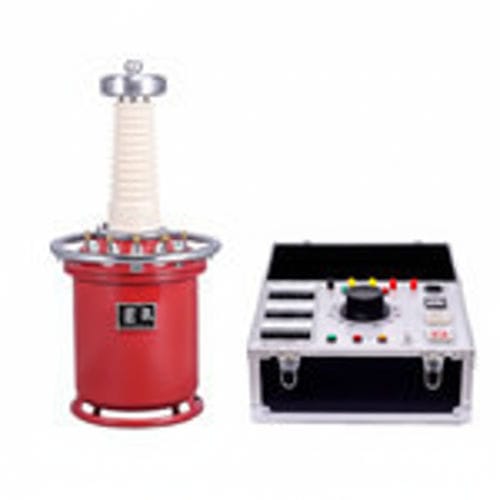

Testador Hipot de alta tensão YDQ 5kVA

CCCA

O conjunto de teste hipot YDQ 5kVA Pointer AC/DC é um transformador de teste de alta tensão de concepção clássica, destinado a ensaios hipot em corrente alternada e contínua. Destaca-se por operação simples via controles manuais, mostrador analógico claro, construção robusta e facilidade de manutenção, sendo adequado para aplicações em serviços públicos, indústria e laboratórios onde funcionalidades digitais avançadas não são necessárias.

Principais características

• Operação simples através de controles manuais e mostrador analógico claro.
• Construção pesada e durável, projetada para longa vida útil e fácil manutenção.
• Tamanho pequeno e peso leve para facilidade de transporte e manuseio.
• Projeto limpo, sem óleo, praticamente livre de manutenção.
• Resistente a impactos climáticos severos, permitindo testes em campo.
• Rigidez dielétrica significativamente maior que tipos imersos em óleo; emissão de corona mínima.
• Tipos de produto suportados: AC, AC & DC, cascata AC, cascata AC/DC.
• Apelidos/descrições empregadas na página: High Voltage Test Set; Test Transformer; Hipot Test Set.

Parâmetros técnicos

• Classe de tensão: 10kV – 300kV.
• Faixa de capacidade: 1 – 500 kVA.
• Tensão de impedância: ≤ 8%.
• Corrente sem carga: <7%.
• Tipo de produto: AC, AC & DC, cascata AC, cascata AC/DC.

Especificações principais / Observações sobre modelos

• Série de modelos: YDQ (várias variantes com AT e capacidades diferentes; exemplo de alguns modelos representativos e seus parâmetros típicos):
• YDQ-1.5/50 — Capacidade: 1.5 kVA; AT: 50 kV; Corrente HV: 30 mA; Tensão entrada: 200 V; Corrente entrada: 7.5 A; Razão: 500; Aumento de temperatura (30 min): 10 ℃.
• YDQ-3/50 — Capacidade: 3 kVA; AT: 50 kV; Corrente HV: 60 mA; Tensão entrada: 200 V; Corrente entrada: 15 A; Razão: 500; Aumento temp: 10 ℃.
• YDQ-5/50 — Capacidade: 5 kVA; AT: 50 kV; Corrente HV: 100 mA; Tensão entrada: 200 V; Corrente entrada: 25 A; Razão: 500; Aumento temp: 10 ℃.
• YDQ-10/50 — Capacidade: 10 kVA; AT: 50 kV; Corrente HV: 200 mA; Tensão entrada: 200 V; Corrente entrada: 50 A; Razão: 500; Aumento temp: 10 ℃.
• YDQ-20/50 — Capacidade: 20 kVA; AT: 50 kV; Corrente HV: 400 mA; Tensão entrada: 400 V; Corrente entrada: 53 A; Razão: 500; Aumento temp: 10 ℃.
• YDQ-30/50 — Capacidade: 30 kVA; AT: 50 kV; Corrente HV: 600 mA; Tensão entrada: 400 V; Corrente entrada: 79 A; Razão: 500; Aumento temp: 10 ℃.
• YDQ-50/50 — Capacidade: 50 kVA; AT: 50 kV; Corrente HV: 1000 mA; Tensão entrada: 400 V; Corrente entrada: 132 A; Razão: 500; Aumento temp: 10 ℃.
• Existem muitas variantes adicionais listadas na ficha técnica (ex.: modelos com AT = 100 kV, 150 kV, 200 kV, 300 kV e combinações de capacidades até 300 kVA/500 kVA) — cada variante difere em corrente de alta tensão, tensão/ corrente de alimentação, razão e elevação de temperatura. Para dados completos por referência de modelo consulte o manual e as tabelas técnicas fornecidas.

Documentos técnicos incluídos na página

• Manual do usuário e Certificação de calibração disponíveis em PDF (links na página do produto).

Especificações / características técnicas (resumo)

• Série: YDQ.
• Classes de tensão cobertas: 10kV–300kV.
• Capacidade (faixa): 1–500 kVA (variantes disponíveis para diferentes tensões AT e correntes HV).
• Impedância: ≤ 8%.
• Corrente sem carga: <7%.
• Tipos de operação: AC, AC & DC, cascata AC, cascata AC/DC.
• Projetado para ensaios hipot em estado estacionário em serviços públicos, aplicações industriais e laboratórios.
