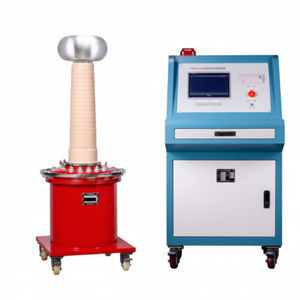

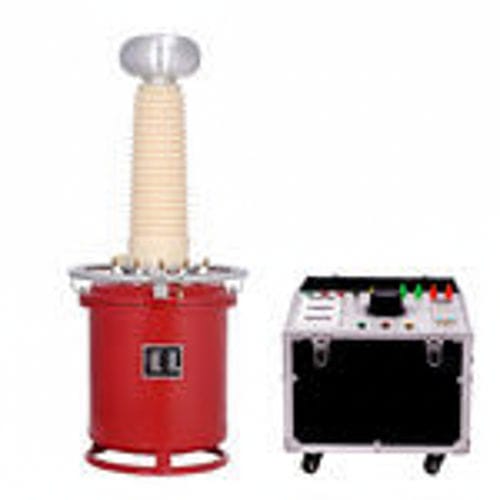

Testador Hipot de alta tensão YDQ 10kVA

CCCA

O YDQ 10 kVA com visor digital AC/DC — Conjunto de ensaio de alta tensão é uma série de equipamentos de elevada capacidade concebidos para ensaios de rigidez dielétrica em grandes equipamentos elétricos em laboratórios, indústrias e serviços públicos. Combina até 10 kVA de potência com visualização digital e modos AC/DC selecionáveis para validações de alta tensão fiáveis.

Parâmetros técnicos

• Classe de tensão: 10 kV – 300 kV
• Faixa de capacidade: 1 – 500 kVA
• Tensão de impedância: ≤ 8%
• Corrente sem carga: < 7%
• Tipos de produto: AC, AC & DC, cascata AC, cascata AC/DC

Principais especificações

• YDQ-1.5/50 — Capacidade: 1.5 kVA; HV: 50 kV; Corrente HV: 30 mA; Tensão de entrada: 200 V / 7.5 A; Relação: 500; Aumento temp. (30 min): 10 ℃
• YDQ-3/50 — Capacidade: 3 kVA; HV: 50 kV; Corrente HV: 60 mA; Tensão de entrada: 200 V / 15 A; Relação: 500; Aumento temp. (30 min): 10 ℃
• YDQ-5/50 — Capacidade: 5 kVA; HV: 50 kV; Corrente HV: 100 mA; Tensão de entrada: 200 V / 25 A; Relação: 500; Aumento temp. (30 min): 10 ℃
• YDQ-10/50 — Capacidade: 10 kVA; HV: 50 kV; Corrente HV: 200 mA; Tensão de entrada: 200 V / 50 A; Relação: 500; Aumento temp. (30 min): 10 ℃
• YDQ-20/50 — Capacidade: 20 kVA; HV: 50 kV; Corrente HV: 400 mA; Tensão de entrada: 200 V / 53 A; Relação: 500; Aumento temp. (30 min): 10 ℃
• YDQ-30/50 — Capacidade: 30 kVA; HV: 50 kV; Corrente HV: 600 mA; Tensão de entrada: 400 V / 79 A; Relação: 500; Aumento temp. (30 min): 10 ℃
• YDQ-50/50 — Capacidade: 50 kVA; HV: 50 kV; Corrente HV: 1000 mA; Tensão de entrada: 400 V / 12 A; Relação: 500; Aumento temp. (30 min): 10 ℃
• YDQ-5/100 — Capacidade: 5 kVA; HV: 100 kV; Corrente HV: 50 mA; Tensão de entrada: 200 V / 25 A; Relação: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-10/100 — Capacidade: 10 kVA; HV: 100 kV; Corrente HV: 100 mA; Tensão de entrada: 200 V / 50 A; Relação: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-20/100 — Capacidade: 20 kVA; HV: 100 kV; Corrente HV: 200 mA; Tensão de entrada: 200 V / 53 A; Relação: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-30/100 — Capacidade: 30 kVA; HV: 100 kV; Corrente HV: 300 mA; Tensão de entrada: 300 V / 79 A; Relação: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-50/100 — Capacidade: 50 kVA; HV: 100 kV; Corrente HV: 500 mA; Tensão de entrada: 500 V / 132 A; Relação: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-100/150 — Capacidade: 100 kVA; HV: 150 kV; Corrente HV: 150 mA; Tensão de entrada: 667 V / 263 A; Relação: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-50/150 — Capacidade: 50 kVA; HV: 150 kV; Corrente HV: 150 mA; Tensão de entrada: 333 V / 132 A; Relação: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-30/150 — Capacidade: 30 kVA; HV: 150 kV; Corrente HV: 150 mA; Tensão de entrada: 200 V / 80 A; Relação: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-50/150 — Capacidade: 50 kVA; HV: 150 kV; Corrente HV: 333 mA; Tensão de entrada: 500 V / 132 A; Relação: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-100/150 — Capacidade: 100 kVA; HV: 150 kV; Corrente HV: 667 mA; Tensão de entrada: 667 V / 263 A; Relação: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-50/200 — Capacidade: 50 kVA; HV: 200 kV; Corrente HV: 200 mA; Tensão de entrada: 250 V / 132 A; Relação: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-100/200 — Capacidade: 100 kVA; HV: 200 kV; Corrente HV: 500 mA; Tensão de entrada: 500 V / 263 A; Relação: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-150/200 — Capacidade: 150 kVA; HV: 200 kV; Corrente HV: 750 mA; Tensão de entrada: 750 V / 395 A; Relação: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-200/200 — Capacidade: 200 kVA; HV: 200 kV; Corrente HV: 1000 mA; Tensão de entrada: 1000 V / 526 A; Relação: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-300/200 — Capacidade: 300 kVA; HV: 200 kV; Corrente HV: 1500 mA; Tensão de entrada: 1500 V / 790 A; Relação: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-50/300 — Capacidade: 50 kVA; HV: 300 kV; Corrente HV: 170 mA; Tensão de entrada: 170 V / 132 A; Relação: 3000; Aumento temp. (30 min): 10 ℃
• YDQ-100/300 — Capacidade: 100 kVA; HV: 300 kV; Corrente HV: 300 mA; Tensão de entrada: 333 V / 263 A; Relação: 3000; Aumento temp. (30 min): 10 ℃

Designações / Apelidos

• Conjunto de teste de alta tensão
• Transformador de teste
• Conjunto de teste hipot

Caraterísticas / Especificações técnicas

• Classe de tensão disponível: 10 kV a 300 kV
• Capacidades disponíveis: 1 kVA a 300 kVA (variações conforme modelo)
• Modos operacionais: AC, AC & DC, cascata AC, cascata AC/DC
• Tensão de impedância típica: ≤ 8%
• Corrente sem carga típica: < 7%
