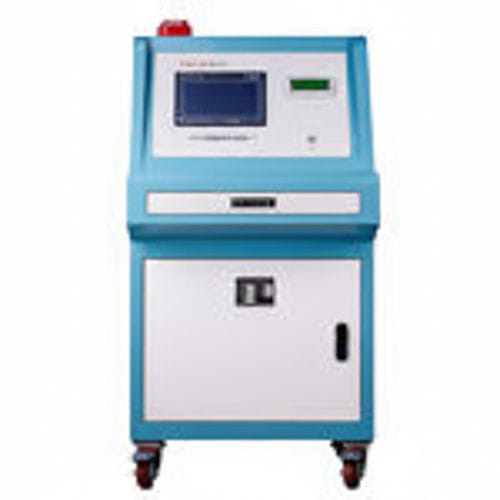

Armário de controle TC-15KVA

monobloco

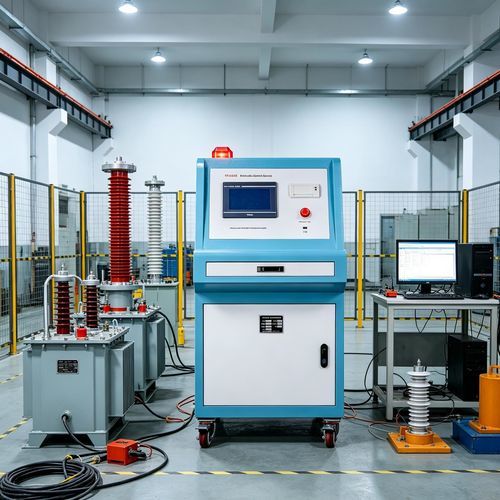

A Console de Controle Automática GY para ensaios de tensão suportável em frequência de rede é um console totalmente automatizado para realizar testes dielétricos em produtos elétricos, componentes e materiais isolantes, avaliando a integridade do isolamento e a tolerância a sobretensões. Indicada para linhas de produção, controle de qualidade e laboratórios, oferece operação por toque, monitoramento ativo de segurança, alarmes sonoros/visuais, impressão integrada e exportação USB, além de design anti-interferência por hardware/software para operação estável.

Principais recursos

• Interface touch de 7" de alta resolução com tela PLC colorida 800×480 que exibe tensão, corrente, tempo, estado e prompts numa visualização unificada.
• Operação por toque para inserção direta de parâmetros e controle de funções.
• Sistema operativo Windows XP com interface simplificada para cenários de teste comuns.
• Calibração digital protegida por senha que substitui potenciômetros analógicos para ajuste preciso em campo.
• Relação VT programável com proteção por senha; suporta transformadores multi-tensão a partir de um único console.
• Fluxo de trabalho guiado e mensagens de estado que permitem operar sem consultar o manual.
• Monitoramento ativo de segurança com exibição em tempo real "Test-in-Progress" e alertas contínuos ao operador.
• Sistema de alarme audível/visual para anomalias durante o teste.
• Auto-timing e retorno a zero (modo STOPWATCH): temporização automática ao atingir a tensão alvo → exibição de resultados → retorno automático a zero.
• Rampa manual de tensão por passos via botões com deteção automática de limite e proteção contra sobretensão.
• Controle inteligente da rampa: redução automática da taxa de subida ao atingir 90% da tensão alvo para garantir precisão.
• Velocidade de rampa personalizável para melhor correspondência com o transformador.
• Design anti-interferência com supressão de ruído por hardware/software para ambientes com EMI.
• Impressão integrada para cópias imediatas dos dados de teste, data e parâmetros; exportação USB para arquivamento a longo prazo.

Aplicações típicas

• Testes em linha de produção e testes finais.
• Inspeção de entrada de componentes elétricos e materiais isolantes.
• Controle de qualidade e verificação de conformidade de segurança.
• Testes laboratoriais e atividades de P&D.

Especificações técnicas

• Capacidade nominal: 10~300 kVA
• Corrente de baixa tensão: 0~790 A
• VLDOTM: 0~250 V；0~430 V
• Tensão do instrumento: 0~100 V
• Precisão de medição de tensão do console: 0,5 % FS ± 3 caracteres
• Precisão de medição de corrente do console: 0,5 % FS ± 3 caracteres
• Precisão de medição do sistema: 1,5 % FS ± 3 caracteres
• Intervalo de tempo de teste: 0–3 hours 59 minutes 59 seconds
• Tensão de alimentação: AC 220 V ±10 %; AC 380 V ±10 %; 50 Hz ±1 Hz
